Skrūves tipa gaisa pūtēji līdz 250 kW

Enerģijas taupīšanas meistari — efektīvi bez kompromisiem

Nākotne zema spiediena jomā jau ir sākusies: Kaeser idejas, piemēram, visā pasaulē pazīstamais SIGMA skrūves tipa profils, nozīmē efektivitātes kāpināšanu par līdz pat 35 procentiem! Arī attiecībā uz ekspluatācijas sākšanu, iekārtu apkalpošanu un apkopi mūsu izturīgie “maratonisti” izmanto taupības potenciālu pilnā apjomā.

  • Augstas efektivitātes gaisa pūtēja iekārta, kurai tikpat kā nav nepieciešama apkope, ar divvārpstu SIGMA blokiem.
  • Pēc izvēles ar Y/D starteri (STC) vai frekvenču pārveidotāju (SFC).
  • “Plug-and-Play” komplektrisinājums ar energoelektroniku,SIGMA CONTROL 2 iekārtas vadības ierīci un regulētu siksnas piedziņu, kā arī rūpnīcā iepildītu eļļu.

Jaunās skrūves tipa tehnoloģijas priekšrocības klienti izmanto komunālās un rūpnieciskās notekūdeņu attīrīšanas, kā arī flotācijas un fluidizācijas jomās, kur gaisa pūtēji tiek izmantoti ilgstošai darbībai un zemais enerģijas patēriņš spēlē nozīmīgu lomu.

Jūsu priekšrocības

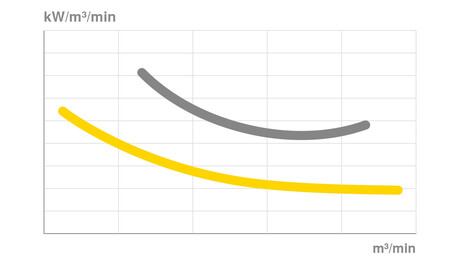

  • Maksimāla komplektiekārtu efektivitāte
    Mēs liekam uzsvaru uz SIGMA profila motoriem, optimālu motora / gaisa pūtēja transmisiju un zemu visu komponentu spiediena zudumu.
  • Minimāla pulsācija pieslēgtajos procesa cauruļvados
    Speciāli absorbcijas trokšņu slāpētāji, kas darbojas plašā frekvenču diapazonā, ievērojami samazina trokšņu rašanos mašīnā un cauruļvados.
  • Aizsardzība pret dīkstāves periodiem
    Īpaši ilgizturīgi komponenti nodrošina uzticamu darbību. Pateicoties inteliģentai konstrukcijai, palīgagregāti (piemēram, noblīvēšanai vai dzesēšanai) nav nepieciešami. Daudzie sensori ļauj uzraudzīt darbība stāvokļus attālināti.

Izdevīgs, pateicoties zemām dzīves cikla izmaksām
Dzīves cikla izmaksas

Mūsu viengabalainais pamats optimālai rentabilitātei: maksimāla energoefektivitāte, maksimāla saspiesta gaisa pieejamība un servisa un konsultāciju tīkls visā pasaulē ar ātru reaģēšanas laiku.



Detalizēta informācija par izstrādājumu

Aprīkojums

Plug-and-Play

Pieslēgšanai gatavie gaisa pūtēji ir pilnībā aprīkoti ar sensoriem, STC/SFC, SIGMA CONTROL 2 un avārijas slēdzi, uzpildīti ar eļļu un sertificēti.

Gaisa pūtēja bloks

Īpaši efektīvs ventilatora bloks ar SIGMA-Profil

  • Augstas efektivitātes gaisa pūtēja bloks ar SIGMA profilu un augstu padeves pakāpi pie zemākā iespējamā jaudas patēriņa

Gultņi un blīvējums

  • Izturīgi cilindriskie rullīšu gultņi spēj par 100% izturēt radiālos spēkus
  • Pārbaudīta skrūves gaisa pūtēja bloka piedziņas vārpstas rotējošā kanāla gredzenblīve, kurai nav nepieciešama apkope

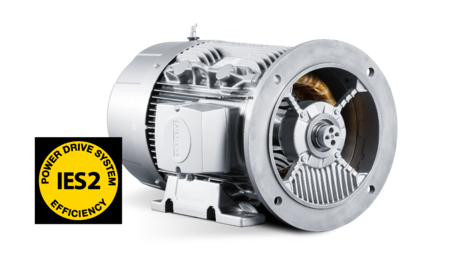

Piedziņas motors

  • Siemens ražojums
  • Augstas efektivitātes motors atbilstoši IE3 ar augstu lietderības koeficientu, HBS — piedziņas motors un frekvences pārveidotājs ar sistēmas lietderības koeficientu IES2
  • Sērijveidā trīs PTC termistori
  • Iekārtām ar apgriezienu skaita regulēšanu salāgots ar SFC frekvences pārveidotāju
  • Centrālas, labi pieejamas eļļošanas vietas motoriem ar papildus eļļojamiem motora gultņiem ātrai un drošai apkopei

Siksnas piedziņa (skrūves tipa gaisa pūtējiem EBS/FBS)

  • Automātiska ķīļsiksnas spriegošana ar indikāciju
  • Maksimāla, konstanta ķīļsiksnas piedziņas pārneses efektivitāte
  • Samazinātas izmaksas par apkopi
  • Ķīlsiksnas aizsardzība sērijveidā ar siksnas papildu dzesēšanu

Tiešā piedziņa (skrūves tipa gaisa pūtējiem CBS/DBS un HBS)

  • Integrēta piedziņas pārnese ar piedziņas pārneses efektivitāti, kas sasniedz gandrīz 100%
  • HBS ar 1:1 tiešo piedziņu
  • Pēc izvēles — dažādas pārneses attiecības
  • Standarta elektromotori
  • Gultņu darbmūža ilgums virs vidējā, pateicoties optimizētai spēka sadalei transmisijā

Pulsāciju slāpētājs

  • No sūkšanas un spiediena puses efektīvs absorbcijas trokšņu slāpētājs ar plašu frekvenču diapazonu pret procesa gaisa pulsāciju
  • Šķidruma radītā trokšņa ievērojama slāpēšana cauruļvados

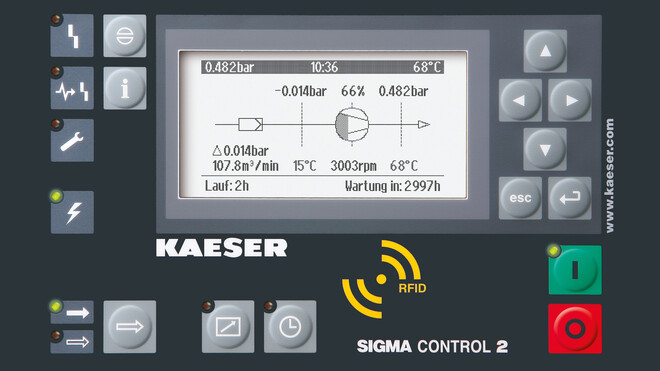

SIGMA CONTROL 2

SIGMA CONTROL 2 — SD kartes iespraušanas vieta

  • Ekspluatācijas stāvokļa rādījumam paredzētas gaismas diodes luksofora krāsās
  • Teksta displejs
  • Iespējams izvēlēties 30 valodas
  • Skārienjutīgi piktogrammu taustiņi
  • Pilnībā automātiska kontrole un regulēšana
  • Iespējams izvēlēties sērijveida “Dual”, “Quadro”, “Vario” un nepārtrauktās vadības profilu
  • Saskarnes: Ethernet
  • Papildus pieejami komunikācijas moduļi šādām ierīcēm: Profibus DP, Modbus, Profinet un DeviceNet
  • Ligzda SD atmiņas kartei datu reģistrēšanai un atjauninājumiem
  • RFID lasītājs
  • Tīmekļa serveris
  • Lietotāja saskarne KAESER CONNECT
  • Pie analogās un digitālās ieejas esošo vērtību vizualizācija
  • Brīdinājuma un traucējuma ziņojumi
  • Spiediena, temperatūras un apgriezienu skaita norišu grafisks attēlojums

KAESER CONNECT

  • Atvērt interneta pārlūku
  • Ievadīt SC2 IP adresi un paroli
  • Ieeja gaisa pūtēja vadības sistēmā, izmantojot integrēto tīmekļa serveri

Saskarne reālajā laikā rāda mašīnas statusu, pie analogās un digitālās ieejas esošās vērtības, brīdinājuma un traucējumu ziņojumu sarakstu un grafiski attēlo spiediena, temperatūras un apgriezienu skaita norises.

Plug-and-Play

iespraudiet, ieslēdziet – gatavs

Pieslēgšanai sagatavoti gaisa pūtēji: iespraudiet, ieslēdziet — gatavs

Pieslēgšanai gatavie gaisa pūtēji rūpnīcā ir pilnībā aprīkoti ar frekvenču pārveidotāju vai Y/D starteri, SIGMA CONTROL 2 un avārijas slēdzi. Tas jau plānošanas, uzbūves, dokumentēšanas un ekspluatācijas sākšanas gaitā samazina darba apjomu, izmaksas un risku.

START CONTROL (STC)

Ventilators — START CONTROL (STC)

Versija ar integrēto Y-Δ starteri darbībai ar nemainīgu apgriezienu skaitu ir aprīkota ar augstvērtīgu aizsargtehniku, maksimālās strāvas automātisko slēdzi un rotācijas lauka kontroli. Iekārtu pilnīgo SIGMA CONTROL 2 un droša avārijas izslēgšanas tehnika.

SIGMA FREQUENCY CONTROL (SFC)

Ventilators — SIGMA FREQUENCY CONTROL (SFC)

SFC frekvenču pārveidotājs, pateicoties ventilatora apgriezienu skaita vadībai, plūsmas apjomu ļauj pielāgot procesa vajadzībām. Iekārtas ekspluatāciju var sākt uzreiz, jo programmēšana un parametru iestatīšana jau ir veikta rūpnīcā.

Tehniskie dati

Pamatdizains

ModelisCBS 120 L CBS 120 M DBS 220 L
maks. spiediena starpība — ekspluatācija ar pārspiedienu mbar 650 1.100 650
maks. izmantojamais plūsmas apjoms m³/min 12,6 12,5 23
maks. nominālā motora jauda kW 18,5 22 30
maks. spiediena starpība — ekspluatācija ar zemspiedienu mbar - 550 -
maks. iesūkšanas spēja m³/min - 12,5 -
maks. nominālā motora jauda kW - 15 -
Pieslēguma nominālais platums DN 80 80 100
Izmēri ar sadales skapi un trokšņa slāpēšanas pārsegu P x Dz x A mm 1.110 x 1.370 x 1.670 1.110 x 1.370 x 1.670 1.110 x 1.480 x 1.670
Maks. svars kg 730 750 820

ModelisDBS 220 M EBS 380 L EBS 380 M
maks. spiediena starpība — ekspluatācija ar pārspiedienu mbar 1.100 - -
maks. izmantojamais plūsmas apjoms m³/min 22 - -
maks. nominālā motora jauda kW 37 - -
maks. spiediena starpība — ekspluatācija ar zemspiedienu mbar 550 - -
maks. iesūkšanas spēja m³/min 22 - -
maks. nominālā motora jauda kW 22 - -
Pieslēguma nominālais platums DN 100
Izmēri ar sadales skapi un trokšņa slāpēšanas pārsegu P x Dz x A mm 1.110 x 1.480 x 1.670 - x - x - - x - x -
Maks. svars kg 850 - -

ModelisFBS 660 L FBS 660 M HBS 1600 L
maks. spiediena starpība — ekspluatācija ar pārspiedienu mbar 650 1.100 650
maks. izmantojamais plūsmas apjoms m³/min 67 66 162
maks. nominālā motora jauda kW 90 110 200
maks. spiediena starpība — ekspluatācija ar zemspiedienu mbar - 550 -
maks. iesūkšanas spēja m³/min - 64 -
maks. nominālā motora jauda kW - 75 -
Pieslēguma nominālais platums DN 200 200 300
Izmēri ar sadales skapi un trokšņa slāpēšanas pārsegu P x Dz x A mm 2.250 x 1.950 x 1.900 2.250 x 1.950 x 1.900 2.065 x 3.350 x 2.320
Maks. svars kg 1.850 2.200 5.880

ModelisHBS 1600 M
maks. spiediena starpība — ekspluatācija ar pārspiedienu mbar 1.100
maks. izmantojamais plūsmas apjoms m³/min 162
maks. nominālā motora jauda kW 250
maks. spiediena starpība — ekspluatācija ar zemspiedienu mbar 500
maks. iesūkšanas spēja m³/min 106,91
maks. nominālā motora jauda kW 160
Pieslēguma nominālais platums DN 300
Izmēri ar sadales skapi un trokšņa slāpēšanas pārsegu P x Dz x A mm 2.065 x 3.350 x 2.320
Maks. svars kg 5.940

Kicingenas (Kitzingen) pilsētas attīrīšanas iekārta
Enerģijas patēriņa samazināšana un gaisa daudzuma palielināšana!

Modernizējot samazināt enerģijas patēriņu par vairāk nekā 20 procentiem? Kā tas ir iespējams, lasiet atsauces projekta rakstā.

Atsauces projekts Kitzingen
