Vidēja izmēra skrūves tipa kompresori no 18 līdz 110 kW

Energoefektīvi skrūves tipa kompresori – līdz pat sīkākajai detaļai

Saspiestā gaisa apgāde ar skrūves tipa kompresoru ir, pēc mūsu domām, jūsu ražošanas procesa svarīgākais faktors. Mūsu sērijas ASD, BSD, CSD un CSD(X) gādā par uzticamu saspiestā gaisa padevi jūsu ražošanas procesiem, uzrādot vēl nebijušu efektivitāti.

Iekārtas veiksmīgi saspēlējas savā starpā, un tās ļauj sevi pavisam vienkārši integrēt esošajā vadības tehnikā ar SIGMA AIR MANAGER 4.0. Lai jums tiktu nodrošināts saspiestais gaiss faktiskajā nepieciešamajā daudzumā, mēs piedāvājam skrūves tipa kompresorus dažādos dizaina variantos.

  • Pamata modelis
  • ar dzesēšanas tipa žāvētāju, kas nodrošina augstu saspiestā gaisa kvalitāti: Modelis T
  • Ar piedziņu ar apgriezienu skaita regulēšanu, kas gādā par plašu regulēšanas diapazonu un maksimālu efektivitāti: modelis SFC
  • Ar sinhrono pretestības motoru: pateicoties augstākai efektivitātes pakāpei, kas it īpaši uzlabota daļējas slodzes režīmā, var nodrošināt ievērojamu enerģijas ietaupījumu, salīdzinot ar asinhronajām sistēmām.
  • kā pilnībā nokomplektēts risinājums ar pievienotu dzesēšanas tipa žāvētāju un piedziņu ar apgriezienu skaita regulēšanu: Modelis T SFC
Mūsu eksperti palīdzēs jums izvēlēties atbilstošu modeli.

Jūsu priekšrocības

  • Enerģijas ietaupījums
    Iekārtas ar fiksētu apgriezienu skaitu un asinhrono motoru pieder IE energoefektivitātes klasei. Skrūves tipa kompresoros ar frekvences regulēšanu mēs esam iebūvējuši IE5 klases motorus, un tie atbilst sistēmas efektivitātes pakāpei IES2.
  • Pagarināts kalpošanas laiks:
    Elektroniska siltuma pārvaldība dinamiski regulē šķidruma temperatūru sēriju ASD, BSD, CSD un CSD(X) iekārtās. Tādējādi ir iespējams droši novērst kondensāta veidošanos un ar to saistītos mitruma izraisītos bojājumus, turklāt arī ietaupot strāvu.
  • Siltuma rekuperācija:
    Mūsu skrūves tipa kompresori 100% no tiem pievadītās piedziņas elektroenerģijas pārveido siltuma enerģijā. Tas nodrošina 96% no siltuma rekuperācijas. Izmantojiet šo potenciālu!

CSD(X) – jauda pārvērsta efektivitātē

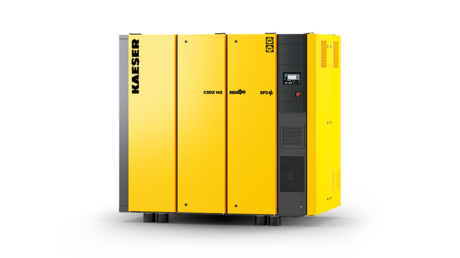

Skrūves tipa kompresors CSDX no KAESER KOMPRESSOREN

Jaunā skrūves tipa kompresoru ar eļļas iesmidzināšanu paaudzes CSD(X) sērija jaudu pielieto daudz precīzāk un efektīvāk. Tā pamatā ir integrētais iekārtas stāvoklis. Tas ļauj pielāgot bloka apgriezienu skaitu enerģijas optimumam attiecīgajā darba režīma punktā. Iebūvētā elektroniskā temperatūras regulācija (ETM) un no jauna konstruētais ieplūdes vārsts ar lielāku ieplūdes filtru nodrošina paaugstinātu skrūves tipa kompresora efektivitāti. Ventilators ar frekvences regulēšanu gādā par tālāku enerģijas taupīšanu un mazāku CO2 pēdas nospiedumu. Tas piegādā tikai tik daudz dzesētā gaisa, cik faktiski ir nepieciešams.

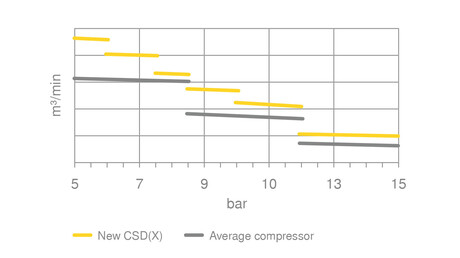

6 jaunie CSD(X) spiediena varianti.
Seši spiediena varianti būtiski paaugstina plūsmas apjoma līmeni un, pats galvenais, nodrošina vēl labāku pielāgojumu jūsu individuālajām prasībām attiecībā uz spiedienu.

Lai nodrošinātu lielāku energoefektivitāti, KAESER vienmēr liek uzsvaru uz augstāko iespējamo piedziņas efektivitāti. Iekārtas ar fiksētu apgriezienu skaitu ir aprīkotas ar labākajiem IE4 energoefektivitātes klases asinhronajiem motoriem. SFC iekārtas ar frekvences kontroli izmanto IE5 klases motorus un papildus tam atbilst sistēmas efektivitātes pakāpei IES2, un līdz ar to sniedz visaugstāko iespējamo efektivitāti saskaņā ar standartu IEC 61800-9.



Detalizēta informācija par skrūves tipa kompresoriem līdz 110 kW

Droša kondensāta veidošanās novēršana

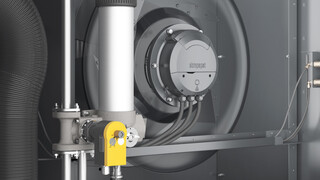

Elektroniskā temperatūras pārvaldība, lai novērstu kondensāta veidošanos.

Elektroniskā temperatūras regulācija (ETM) ļauj kompresora vadības blokam SIGMA CONTROL 2 droši novērst kondensāta veidošanos. Turklāt ar CSD(X) SIGMA CONTROL 2, izmantojot ventilatora frekvences regulēšanu, var pielāgot dzesētā gaisa padevi atbilstoši apkārtējās vides apstākļiem. Tādējādi zemas temperatūras gadījumā vai pie daļējas slodzes ir iespējams būtiski samazināt ventilatora apgriezienu skaitu un līdz ar to – enerģijas patēriņu.

Efektīva un droša darbība
Kompresoru vadības sistēma SIGMA CONTROL 2

Integrētā vadības sistēma SIGMA CONTROL 2 koordinē saspiestā gaisa ražošanu un pārņem iekārtas efektīvu un drošu darbību, kā arī nodrošina nevainojamu saskaņotu mijiedarbību sistēmu tīklā. Visas iekārtas attiecīgās detaļas un darbības stāvokļi tiek uzraudzīti un izvērtēti. Lietotājam ir pieejamas visas iespējas iekārtu pieslēgt arī vadības tehnikai (SCADA).

Energoefektivitāte ir galvenais nosacījums
Ietaupījumi, izmantojot KAESER dzīves cikla pārvaldību

Kompresora iegādes un servisa izmaksas veido tikai nelielu daļu no kopējām dzīves cikla izmaksām. Kopējo izmaksu galveno daļu veido izmaksas par enerģiju. Kā saspiestā gaisa sistēmu piedāvātājs mēs piedāvājam jums individuālu plānu, kas ir perfekti pielāgots jūsu vajadzībām, energoefektīvu saspiestā gaisa staciju un uzticamu servisa partneri. Visā jūsu saspiestā gaisa stacijas kalpošanas laikā mēs kā partneris vienmēr sniegsim jums atbalstu.

Augsta saspiestā gaisa kvalitāte ar zemu enerģijas patēriņu

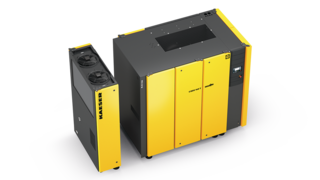

Skrūves tipa kompresors CSDX ar pievienojamu žāvētāju.

Vēlaties pasargāt savu saspiestā gaisa tīklu no vadu korozijas, ierīču atteices un izstrādājuma bojājumiem? Tad instalējams žāvētājs, kas paredzēts sērijas ASD, BSD, CSD un CSD(X) skrūves tipa kompresoriem, ir tieši tas, kas jums nepieciešams.

Dzesēšanas tipa žāvētāja izturīgā un kompaktā konstrukcija ļauj samazināt dzesēšanas līdzekļa daudzumu un līdz ar to arī CO2 līdzīgas emisijas. Tā enerģijas taupīšanas vadība nodrošina darbību tikai tad, ja caur to plūst saspiestais gaiss. Tas nodrošina pielietojuma veidam atbilstošu saspiestā gaisa kvalitāti ar vislielāko iespējamo ekonomisko izdevīgumu.

Tehniskie dati ASD

Pamatdizains

Modelis Darba pārspiediens bar Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min Maks. pārspiediens bar Motora nominālā jauda kW Izmēri
P x D x A mm
Pneimatiskais pieslēgums Skaņas spiediena līmenis dB(A) Svars kg
ASD 35 7,5 3,16 8,5 18,5 1.460 x 900 x 1.530 G 1¼ 65 610
10 2,63 12
ASD 40 7,5 3,92 8,5 22 1.460 x 900 x 1.530 G 1¼ 66 655
10 3,13 12 621
13 2,58 15
ASD 50 7,5 4,58 8,5 25 1.460 x 900 x 1.530 G 1¼ 66 695
10 3,85 12 697
13 3,05 15 663
ASD 60 7,5 5,53 8,5 30 1.460 x 900 x 1.530 G 1¼ 69 750
10 4,49 12 712
13 3,71 15 714

T dizains

Modelis Darba pārspiediens bar Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min Maks. pārspiediens bar Motora nominālā jauda kW Dzesēšanas tipa žāvētājs Izmēri
P x D x A mm
Pneimatiskais pieslēgums Skaņas spiediena līmenis dB(A) Svars kg
ASD 35 T 7,5 3,16 8,5 18,5 ABT 60 1.770 x 900 x 1.530 G 1¼ 65 705
10 2,63 12
ASD 40 T 7,5 3,92 8,5 22 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 750
10 3,13 12 716
13 2,58 15
ASD 50 T 7,5 4,58 8,5 25 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 790
10 3,85 12 792
13 3,05 15 758
ASD 60 T 7,5 5,53 8,5 30 ABT 60 1.770 x 900 x 1.530 G 1¼ 69 845
10 4,49 12 807
13 3,71 15 809

SFC dizains

Modelis Darba pārspiediens bar Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min Maks. pārspiediens bar Motora nominālā jauda kW Izmēri
P x D x A mm
Pneimatiskais pieslēgums Skaņas spiediena līmenis dB(A) Svars kg
ASD 35 SFC 7,5 0,88 - 4 8,5 18,5 1.540 x 900 x 1.530 G 1¼ 67 700
ASD 40 SFC 7,5 1,05 - 4,64 8,5 22 1.540 x 900 x 1.530 G 1¼ 68 710
ASD 50 SFC 7,5 1,07 - 5,27 8,5 25 1.540 x 900 x 1.530 G 1¼ 68 755
10 1 - 4,58 13 757
13 0,93 - 3,82
ASD 60 SFC 7,5 1,26 - 6,17 8,5 30 1.540 x 900 x 1.530 G 1¼ 70 795
10 1 - 4,76 15 759
13 0,93 - 4,14

T-SFC dizains

Modelis Darba pārspiediens bar Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min Maks. pārspiediens bar Motora nominālā jauda kW Dzesēšanas tipa žāvētājs Izmēri
P x D x A mm
Pneimatiskais pieslēgums Skaņas spiediena līmenis dB(A) Svars kg
ASD 35 T SFC 7,5 0,88 - 4 8,5 18,5 ABT 60 1.850 x 900 x 1.530 G 1¼ 67 795
ASD 40 T SFC 7,5 1,05 - 4,64 8,5 22 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 805
ASD 50 T SFC 7,5 1,07 - 5,27 8,5 25 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 850
10 1 - 4,58 13 852
13 0,93 - 3,82
ASD 60 T SFC 7,5 1,26 - 6,17 8,5 30 ABT 60 1.850 x 900 x 1.530 G 1¼ 70 890
10 1 - 4,76 15 854
13 0,93 - 4,14

Pievienotais dzesēšanas tipa žāvētājs

Modelis Jaudas patēriņš kW Spiediena rasas punkts °C Dzesēšanas līdzeklis Globālās sasilšanas potenciāls Dzesētājvielas daudzums kg Dzesēšanas līdzekļa masa kā CO2 ekvivalents t Hermētiska dzesēšanas līdzekļa cirkulācijas sistēma
ABT 60 0,8 3 R-513A 631 0,75 0,5 -

Tehniskie dati BSD

Pamatdizains

Modelis Darba pārspiediens bar Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min Maks. pārspiediens bar Motora nominālā jauda kW Izmēri
P x D x A mm
Pneimatiskais pieslēgums Skaņas spiediena līmenis dB(A) Svars kg
BSD 65 7,5 5,65 8,5 30 1.590 x 1.030 x 1.700 G 1½ 69 970
10 4,52 12 940
13 3,76 15
BSD 75 7,5 7 8,5 37 1.590 x 1.030 x 1.700 G 1½ 70 985
10 5,6 12
13 4,43 15 955
BSD 83 7,5 8,16 8,5 45 1.590 x 1.030 x 1.700 G 1½ 71 1.060
10 6,85 12 1.015
13 5,47 15

T dizains

Modelis Darba pārspiediens bar Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min Maks. pārspiediens bar Motora nominālā jauda kW Dzesēšanas tipa žāvētājs Izmēri
P x D x A mm
Pneimatiskais pieslēgums Skaņas spiediena līmenis dB(A) Svars kg
BSD 65 T 7,5 5,65 8,5 30 ABT 83 1.990 x 1.030 x 1.700 G 1½ 69 1.100
10 4,52 12 1.070
13 3,76 15
BSD 75 T 7,5 7 8,5 37 ABT 83 1.990 x 1.030 x 1.700 G 1½ 70 1.115
10 5,6 12
13 4,43 15 1.085
BSD 83 T 7,5 8,16 8,5 45 ABT 83 1.990 x 1.030 x 1.700 G 1½ 71 1.190
10 6,85 12 1.145
13 5,47 15

SFC dizains

Modelis Darba pārspiediens bar Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min Maks. pārspiediens bar Motora nominālā jauda kW Izmēri
P x D x A mm
Pneimatiskais pieslēgums Skaņas spiediena līmenis dB(A) Svars kg
BSD 75 SFC 7,5 1,54 - 7,44 10 37 1.665 x 1.030 x 1.700 G 1½ 72 1.020
10 1,51 - 6,51
13 1,16 - 5,54 15 990

T-SFC dizains

Modelis Darba pārspiediens bar Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min Maks. pārspiediens bar Motora nominālā jauda kW Dzesēšanas tipa žāvētājs Izmēri
P x D x A mm
Pneimatiskais pieslēgums Skaņas spiediena līmenis dB(A) Svars kg
BSD 75 T SFC 7,5 1,54 - 7,44 10 37 ABT 83 2.065 x 1.030 x 1.700 G 1½ 72 1.150
10 1,51 - 6,51
13 1,16 - 5,54 15 1.120

Pievienotais dzesēšanas tipa žāvētājs

Modelis Jaudas patēriņš kW Spiediena rasas punkts °C Dzesēšanas līdzeklis Globālās sasilšanas potenciāls Dzesētājvielas daudzums kg Dzesēšanas līdzekļa masa kā CO2 ekvivalents t Hermētiska dzesēšanas līdzekļa cirkulācijas sistēma
ABT 83 0,9 3 R-513A 631 1,2 0,8 -

Tehniskie dati CSD

Pamatdizains

Modelis Darba pārspiediens bar Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min Maks. pārspiediens bar Motora nominālā jauda kW Izmēri
P x D x A mm
Pneimatiskais pieslēgums Skaņas spiediena līmenis dB(A) Svars kg
CSD 90 6 9,61 6 45 1.790 x 1.100 x 1.900 G 2 68 1.340
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 6 11,4 6 55 1.790 x 1.100 x 1.900 G 2 71 1.410
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 6 14,7 6 75 1.790 x 1.100 x 1.900 G 2 73 1.600
7,5 12,9 7,5 72
8,5 12 8,5 1.500
10 11,1 10 71
12 9,95 12 69
15 8,26 15

T dizains

Modelis Darba pārspiediens bar Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min Maks. pārspiediens bar Motora nominālā jauda kW Dzesēšanas tipa žāvētājs Izmēri
P x D x A mm
Pneimatiskais pieslēgums Skaņas spiediena līmenis dB(A) Svars kg
CSD 90 T 6 9,61 6 45 ABT 105 2.210 x 1.100 x 1.900 G 2 68 1.540
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 T 6 11,4 6 55 ABT 105 2.210 x 1.100 x 1.900 G 2 71 1.610
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 T 6 14,7 6 75 ABT 125 2.210 x 1.100 x 1.900 G 2 73 1.800
7,5 12,9 7,5 72
8,5 12 8,5 1.700
10 11,1 10 71
12 9,95 12 69
15 8,26 15

SFC dizains

Modelis Darba pārspiediens bar Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min Maks. pārspiediens bar Motora nominālā jauda kW Izmēri
P x D x A mm
Pneimatiskais pieslēgums Skaņas spiediena līmenis dB(A) Svars kg
CSD 90 SFC 8,5 1,93 - 8,18 8,5 45 1.840 x 1.100 x 1.900 G 2 71 1.370
12 1,73 - 6,62 12 68
CSD 110 SFC 8,5 2,27 - 9,9 8,5 55 1.840 x 1.100 x 1.900 G 2 70 1.390
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 SFC 8,5 2,86 - 12,15 8,5 75 1.840 x 1.100 x 1.900 G 2 73 1.420
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

T-SFC dizains

Modelis Darba pārspiediens bar Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min Maks. pārspiediens bar Motora nominālā jauda kW Dzesēšanas tipa žāvētājs Izmēri
P x D x A mm
Pneimatiskais pieslēgums Skaņas spiediena līmenis dB(A) Svars kg
CSD 90 T SFC 8,5 1,93 - 8,18 8,5 45 ABT 105 2.260 x 1.100 x 1.900 G 2 71 1.570
12 1,73 - 6,62 12 68
CSD 110 T SFC 8,5 2,27 - 9,9 8,5 55 ABT 105 2.260 x 1.100 x 1.900 G 2 70 1.590
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 T SFC 8,5 2,86 - 12,15 8,5 75 ABT 125 2.260 x 1.100 x 1.900 G 2 73 1.620
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

Pievienotais dzesēšanas tipa žāvētājs

Modelis Jaudas patēriņš kW Spiediena rasas punkts °C Dzesēšanas līdzeklis Globālās sasilšanas potenciāls Dzesētājvielas daudzums kg Dzesēšanas līdzekļa masa kā CO2 ekvivalents t Hermētiska dzesēšanas līdzekļa cirkulācijas sistēma
ABT 105 0,92 3 R-513A 631 1,45 0,9 -
ABT 125 1,3 3 R-513A 631 1,65 1 -

Tehniskie dati CSDX

Pamatdizains

Modelis Darba pārspiediens bar Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min Maks. pārspiediens bar Motora nominālā jauda kW Izmēri
P x D x A mm
Pneimatiskais pieslēgums Skaņas spiediena līmenis dB(A) Svars kg
CSDX 145 6 15,85 6 75 2.100 x 1.280 x 1.950 G 2½ 72 1.890
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 1.790
CSDX 175 6 19,5 6 90 2.100 x 1.280 x 1.950 G 2½ 76 2.030
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 1.930

T dizains

Modelis Darba pārspiediens bar Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min Maks. pārspiediens bar Motora nominālā jauda kW Dzesēšanas tipa žāvētājs Izmēri
P x D x A mm
Pneimatiskais pieslēgums Skaņas spiediena līmenis dB(A) Svars kg
CSDX 145 T 6 15,85 6 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.170
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 2.070
CSDX 175 T 6 19,5 6 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 76 2.310
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 2.210

SFC dizains

Modelis Darba pārspiediens bar Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min Maks. pārspiediens bar Motora nominālā jauda kW Izmēri
P x D x A mm
Pneimatiskais pieslēgums Skaņas spiediena līmenis dB(A) Svars kg
CSDX 145 SFC 8,5 3,5 - 13,73 8,5 75 2.100 x 1.280 x 1.950 G 2½ 72 1.800
CSDX 175 SFC 8,5 3,75 - 16,22 8,5 90 2.100 x 1.280 x 1.950 G 2½ 73 1.870
12 3,37 - 13,63 12 72
CSDX 200 SFC 8,5 3,24 - 19,8 10 110 2.150 x 1.280 x 1.950 G 2½ 75 2.100
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

T-SFC dizains

Modelis Darba pārspiediens bar Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min Maks. pārspiediens bar Motora nominālā jauda kW Dzesēšanas tipa žāvētājs Izmēri
P x D x A mm
Pneimatiskais pieslēgums Skaņas spiediena līmenis dB(A) Svars kg
CSDX 145 T SFC 8,5 3,5 - 13,73 8,5 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.080
CSDX 175 T SFC 8,5 3,75 - 16,22 8,5 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 73 2.150
12 3,37 - 13,63 12 72
CSDX 200 T SFC 8,5 3,24 - 19,8 10 110 ABT 200 2.570 x 1.280 x 1.950 G 2½ 75 2.380
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

Pievienotais dzesēšanas tipa žāvētājs

Modelis Jaudas patēriņš kW Spiediena rasas punkts °C Dzesēšanas līdzeklis Globālās sasilšanas potenciāls Dzesētājvielas daudzums kg Dzesēšanas līdzekļa masa kā CO2 ekvivalents t Hermētiska dzesēšanas līdzekļa cirkulācijas sistēma
ABT 165 1,38 3 R-513A 631 1,5 0,9 -
ABT 200 1,6 3 R-513A 631 1,1 0,69 -
