Skrūves tipa gaisa pūtējs notekūdeņu attīrīšanai

Energoefektīva notekūdeņu attīrīšana kļūst arvien svarīgāka. Arī notekūdeņu attīrīšanas iekārtai Līneburgā bija nepieciešams risinājums, kas laikapstākļu svārstību gadījumā stabili rada gaisu un, kuru var prasmīgi kontrolēt. Uzņēmuma Kaeser Kompressoren skrūves tipa gaisa pūtējs papildus ievērojamiem enerģijas izmaksu ietaupījumiem deva vēlamos rezultātus.

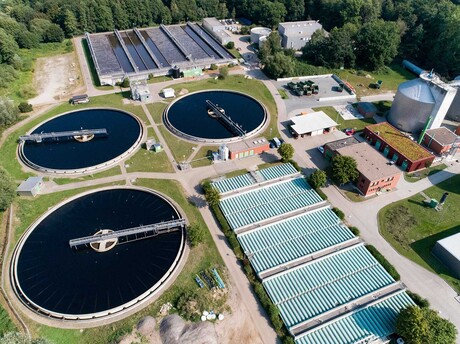

Notekūdeņu attīrīšanas iekārta Hanzas pilsētā Līneburgā, Lejassaksijā, ir paredzēta aptuveni 325 000 iedzīvotājiem, kas dzīvo attīrīšanas iekārtas tuvumā. Tajā ir vairākas nosēdtvertnes, un tā ar diafragmas vārstu palīdzību novada gaisu, kas nepieciešams notekūdeņu bioloģiskai attīrīšanai, līdz baseiniem, kuru dziļums ir līdz 7 m.

Līdz šim tur tika uzstādīti četri klasiski turbo kompresori ar 200 kW jaudu saspiesta gaisa ģenerēšanas aktivācijai. Tomēr īpašnieks meklēja risinājumu, lai varētu tiešāk, dinamiskāk un plašāk kontrolēt gaisa veidošanos un panākt vienmērīgāku gaisa ieplūdi neatkarīgi no ekstremāliem laika apstākļiem.
Tā kā tiek mērīta un dokumentēta gan kompresoru radītā gaisa masas plūsma, gan patērējamā jauda, tad jau pēc neilga laika bija skaidri redzama jaunuzstādītā skrūves tipa gaisa pūtēja iedarbība.

Līneburgas notekūdeņu attīrīšanas iekārtā skrūves tipa gaisa pūtējam viena gada garumā tika veikts tests, lai noteiktu tā maksimālo izmantošanu. Tā kā augstākā līmeņa vadības tehnika tika pielāgota turbo kompresora ar virzošo lāpstiņu regulēšanu vadībai, programmatūra bija jāpielāgo skrūves tipa gaisa pūtēja vadībai, iestatot ātrumu. Gaisa pūtējs sazinās ar vadības tehniku, izmantojot Profibus DP; pēc izvēles būtu pieejami arī Modbus TCP / RTU, Profinet IO, DeviceNet, EtherNet / IP vai klasiskā elektroinstalācija, kā arī iespēja kontrolēt spiedienu vai, kā tieši Līneburgas gadījumā, ātruma kontroli. Ja gaisa pūtējs sasniedz noteiktos ātruma ierobežojumus, turbo kompresors tiek ieslēgts vai izslēgts, lai izvairītos no neefektīvas pārklāšanās.

Pateicoties regulējamiem lineāri pieaugošas ietekmes laikiem, skrūves tipa gaisa pūtēja pagriešana uz augšu un uz leju neizraisa arī spiediena pieaugumu, kas kaitē turbo kompresoriem. Tiešs veiktspējas salīdzinājums izriet no fakta, ka gaisa pūtējs precīzi aizstāj turbo kompresoru ar jaudu 4000–9000 m³ / h iepriekšējo darbību, ekspluatējot gandrīz 24 stundas, no kurām 12 stundas darbojoties vienam pašam.

Notekūdeņu attīrīšanas iekārtas aerācijas baseins Līneburgā.

Pirms iespējamā enerģijas ietaupījuma, vispirms bija jārod risinājums, kā padarīt gaisa ieplūdi precīzāku un pastāvīgāku. Pateicoties daudz dinamiskākai regulēšanas procesa vadībai un faktam, ka pozitīvā darba tilpuma kompresoru radītā gaisa plūsma, mainoties iesūkšanas spiedienam un temperatūrai, svārstās ievērojami mazāk, šis mērķis tika sasniegts.

Saskaņā ar elektriķa teikto, vēlamās procesa vērtības tagad varēja precīzi uzturēt pat ekstremālos laikapstākļos. Pēc neilga laika tika pamanīta arī ievērojami mazāka spiediena svārstību ietekme uz iekārtas regulēšanas procesa vadību, un tas vienkāršoja iekārtas vadību. Papildus procesa vadības uzlabošanai un pateicoties gaisa masas plūsmas un jaudas mērīšanai, varēja ietaupīt arī ievērojamu enerģijas daudzumu.

Skrūves tipa gaisa pūtējs, kas darbojas kopā ar turbo kompresoriem, pierādīja sevi, samazinot kopējo enerģijas patēriņu, parādot, ka gadā var ietaupīt aptuveni 250 000 kWh, kas atbilst aptuveni 10 līdz 15 procentiem atkarībā no kopējās lietošanas nepieciešamības gadā. Tas diezgan precīzi sakrīt ar iepriekš prognozēto enerģijas ietaupījumu, jo, pateicoties norādēm par izmantojamās gaisa plūsmas un skrūves tipa gaisa pūtēja kopējās jaudas patēriņu standarta ISO 1217 Annex E pielaižu robežās, tas ir aprēķināms.

Uzņēmuma Kaeser Kompressoren skrūves tipa gaisa pūtējs ar maksimālo gaisa plūsmu 160 m³ / min un maksimālo spiediena starpību 1100 mbāri.

Skrūves tipa gaisa pūtējs vai turbo kompresors, vai abi kopā, ir labākais risinājums, un to var izlemt, pamatojoties uz gaisa nepieciešamības biežuma sadalījumu (t. i., gaisa plūsmas laika sadalījumu starp minimālo un maksimālo nepieciešamību). Tikpat nozīmīgs ir reālais darba spiediens, kam, īpaši turbo kompresora gadījumā, ir liela ietekme uz tā vadības diapazonu un gaisa pieprasījuma nodrošināšanu.

Meklējot risinājumu stacijas koncepcijai, ir svarīgi iepriekš priekšplānā nenostādīt atsevišķas iekārtas vai tehnoloģijas, bet gan aplūkot situāciju kopumā. Prioritāte tiek piešķirta gaisa nepieciešamības profila un reālās spiediena nepieciešamības pārbaudei. Runa ir par to, lai galu galā vēlākā iekārtu sadarbība tiktu aplūkota kā viens veselums. Uzņēmums Kaeser Kompressoren zina abu tehnoloģiju — gan pozitīvā darba tilpuma, gan dinamiskā kompresora priekšrocības, un vienmēr piedāvā klientam individuāli pielāgotu risinājumu.

Līneburgas notekūdeņu attīrīšanas iekārta ar savu atvērtību jaunajām tehnoloģijām ir trāpījusi desmitniekā un efektīvā un viegli regulējamā veidā laicīgi nodrošina bieži pievadāmo gaisu.

Par izstrādājumu:

• Skrūves tipa gaisa pūtējs HBS
