KAESER FILTRI no 0,6 līdz 32,0 m³/min

Labākās kvalitātes saspiests gaiss par ekonomisku cenu

KAESER FILTRI ir nozīmīgākā komponente, kas ļauj sagatavot saspiestu gaisu atbilstoši visām ISO 8573-1 noteiktajām tīrības klasēm. To var nodrošināt ar ļoti mazu spiediena starpību. Tiem ir apkopei draudzīga uzbūve, tādējādi ir iespējams ērti un ātri atvērt un aizvērt filtra korpusu, kā arī ātri un tīri nomainīt elementus.

  • Plūsmas apjoms: 0,60 līdz 32,0 m³/min
  • Maks. darba spiediens: 16 bar
  • Maks. ekspluatācijas temperatūra: 66 °C

Jūsu priekšrocības

  • Tīrība atbilstoši standartam
    KAESER FILTROS tiek izmantoti moderni, cieši salocīti filtrējošie materiāli, kas attīra no daļiņām un aerosoliem. Spēcīgi ogles flīsa materiāli aiztur eļļas tvaikus. KAESER FILTRU izcilie veiktspējas dati tika noteikti saskaņā ar ISO 12500, un tos apstiprinājusi neatkarīgā pārbaudes organizācija “Lloyd’s Register”.
  • Neliels spiediena zudums — lieli ietaupījumi
    KAESER FILTRI ir ievietoti plašā korpusā, tiem ir lielas filtrēšanas virsmas, kā arī inovatīva plūsmas vadība un spēcīgi filtrējošie materiāli. Tie nodrošina par līdz pat 50% mazākus spiediena zudumus, salīdzinot ar tirgū pieejamajiem filtriem, turklāt dara to gandrīz konstanti visā filtra elementa darbības laikā. Rezultāts: mazākas izmaksas un CO2 emisiju apjoms, kā arī iepriekš pieslēgto kompresoru atslogošana.
  • Servisam draudzīga uzbūve — droša darbība
    KAESER FILTRI ir veidoti ar alumīnija korpusu, kas pasargāts no korozijas, un stabiliem filtra elementiem. Praktiskais bajonetes veida noslēgs nodrošina, ka korpusa un elementa blīvējumi pozicionējas automātiski. Tādējādi filtra korpusu ir iespējams noblīvēt tikai tad, ja ir ievietots filtra elements. Fiksējošā skrūve neļauj nejauši atvērt korpusu, kad tajā ir paaugstināts spiediens, un ļauj atgaisot korpusu.

Ideāls papildinājums: AQUAMAT eļļas-ūdens atdalītāji
Kondensāta sagatavošanas sistēma AQUAMAT

Mūsu padoms: sagatavojiet kondensātu pirms novadīšanas kanalizācijā atbilstoši likumdošanai un lēti, izmantojot AQUAMAT eļļas-ūdens atdalītājus.



Detalizēta informācija par izstrādājumu

Tīrs saspiestais gaiss jebkādām vajadzībām

Filtrācijas pakāpe KB koalescences filtrs
“Basic”
KE koalescences filtrs
“Extra”
KD putekļu filtrs
“Dust”
KA aktīvās ogles filtrs
“Adsorption”
KBE Extra Combination KEA Carbon Combination
Sākotnējā spiedienu starpība piesātināšanas laikā < 140 mbar < 200 mbar < 30 mbar
(jauns, sauss)
< 35 mbar
(jauns, sauss)
< 200 mbar < 240 mbar
Aerosola saturs pie ieplūdes 10 mg/m³ 10 mg/m³ 10 mg/m³ 10 mg/m³
Atlikušais aerosola saturs pie izplūdes saskaņā ar ISO 12500-1 < 0,01 mg/m³ < 0,01 mg/m³ < 0,01 mg/m³ 0,003 mg/m³
(kopējais eļļas saturs)
Filtrācijas materiāls dziļi plisēts ar balsta struktūru un poliestera drenāžas audumu dziļi plisēts ar balsta struktūru augsti efektīvs oglekļa šķiedras audums
Lietojums cieto daļiņu, šķidro aerosolu un cieto vielu daļiņu filtrācija pielietojums ir identisks KB, taču ar augstāku saspiestā gaisa kvalitāti;
alternatīva: KD filtru klasei atbilstošs smalko daļiņu filtrs
tikai cieto vielu daļiņu filtrācijai tikai eļļas tvaiku filtrācijai KB un KE kombinācija; tāds pats pielietojums kā KE, taču saspiestā gaisa kvalitāte ir ar lielāku garantiju KE un KA kombinācija, aerosolu, cieto daļiņu un eļļas tvaiku filtrācija

Neliels spiediena zudums, lieli ietaupījumi
KAESER FILTRS: neliels spiediena zudums, lieli ietaupījumi

Dzīves cikla izmaksu ietaupījums

Saspiestā gaisa filtra ekonomiskums ir vislielākajā mērā atkarīgs no spiediena zudumiem. KAESER FILTER ir veidoti plašā korpusā un ar lielām filtrēšanas virsmām, kā arī ar inovatīvu plūsmas vadību un spēcīgiem filtrējošajiem materiāliem. Tādējādi salīdzinājumā ar tirdzniecībā pieejamajiem filtriem tiek nodrošināts līdz pat 50% mazāks spiediena zudums. Tas visā filtra elementa ekspluatācijas laikā paliek gandrīz nemainīgs. Tas atslogo iepriekš pieslēgtos kompresorus un tādējādi nodrošina lielu izmaksu un CO2 ietaupījuma potenciālu.

Vai vēlaties uzzināt vairāk par to, kā Kaeser samazina dzīves cikla izmaksas?

Uzbūve un funkcija

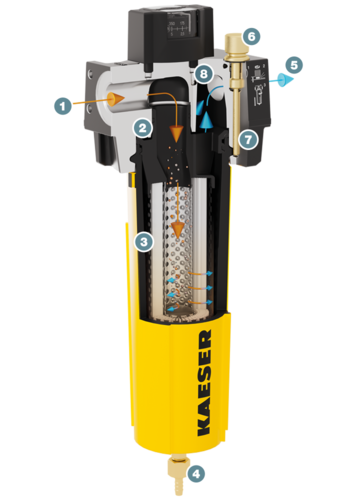

KAESER filtrs — uzbūve un funkcijas
  1. Saspiestā gaisa ieeja
  2. Pieslēguma atloks, mainīgs
  3. Elementa galva ar korpusa un elementu blīvējumu
  4. Filtra elements
  5. Kondensāta izplūde (šajā gadījumā ar automātisku kondensāta izvadītāju)
  6. Saspiestā gaisa izeja
  7. Sprostskrūve
  8. Bajonetes veida noslēgs ar atduri
  9. Atgaisošanas urbums
  10. Diferenciālmanometrs
Liela putekļu akumulācijas kapacitāte
Nemainīgi zemas ekspluatācijas izmaksas, lietojot KAESER filtrus

Salīdzinot ar tirgū pieejamajiem filtriem, KAESER FILTER nodrošina ievērojami mazākus spiediena zudumus. Filtru elementu lielā putekļu akumulācijas kapacitāte nodrošina mazus spiediena zudumus ilgākā laika intervālā.

Ieguvums — nemainīgi zemas ekspluatācijas izmaksas. Putekļu un koalescences filtru ikgadējā apkope novērš ar nolietojumu saistītos riskus un nodrošina optimālu saspiestā gaisa tīrību.

Tehniskie dati KE

Pamatdizains

ModelisF6KE F9KE F16KE
Plūsmas apjoms m³/min 0,6 0,9 1,6
Pneimatiskais pieslēgumsG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Darba pārspiediens bar 2 - 16 2 - 16 2 - 16
Apkārtējā temperatūra °C 3 - 50 3 - 50 3 - 50
Ieplūdes temperatūra °C 3 - 66 3 - 66 3 - 66
Svars kg 3,6 3,7 4,2
Kondensāta izvadītāja spriegums- - -

ModelisF22KE F26KE F46KE
Plūsmas apjoms m³/min 2,2 2,6 4,6
Pneimatiskais pieslēgumsG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Darba pārspiediens bar 2 - 16 2 - 16 2 - 16
Apkārtējā temperatūra °C 3 - 50 3 - 50 3 - 50
Ieplūdes temperatūra °C 3 - 66 3 - 66 3 - 66
Svars kg 4,4 4,5 8,4
Kondensāta izvadītāja spriegums- - -

ModelisF83KE F110KE F142KE
Plūsmas apjoms m³/min 8,3 11 14,2
Pneimatiskais pieslēgumsG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Darba pārspiediens bar 2 - 16 2 - 16 2 - 16
Apkārtējā temperatūra °C 3 - 50 3 - 50 3 - 50
Ieplūdes temperatūra °C 3 - 66 3 - 66 3 - 66
Svars kg 9,3 10,9 11,1
Kondensāta izvadītāja spriegums- - -

ModelisF184KE F250KE F320KE
Plūsmas apjoms m³/min 18,4 25 32
Pneimatiskais pieslēgumsG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Darba pārspiediens bar 2 - 16 2 - 16 2 - 16
Apkārtējā temperatūra °C 3 - 50 3 - 50 3 - 50
Ieplūdes temperatūra °C 3 - 66 3 - 66 3 - 66
Svars kg 16,2 17,9 19,9
Kondensāta izvadītāja spriegums- - -

Tehniskie dati KA

Pamatdizains

ModelisF6KA F9KA F16KA
Plūsmas apjoms m³/min 0,6 0,9 1,6
Pneimatiskais pieslēgumsG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Darba pārspiediens bar 2 - 16 2 - 16 2 - 16
Apkārtējā temperatūra °C 3 - 50 3 - 50 3 - 50
Ieplūdes temperatūra °C 3 - 66 3 - 66 3 - 66
Svars kg 2,3 2,3 3
Kondensāta izvadītāja spriegums- - -

ModelisF22KA F26KA F46KA
Plūsmas apjoms m³/min 2,2 2,6 4,6
Pneimatiskais pieslēgumsG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Darba pārspiediens bar 2 - 16 2 - 16 2 - 16
Apkārtējā temperatūra °C 3 - 50 3 - 50 3 - 50
Ieplūdes temperatūra °C 3 - 66 3 - 66 3 - 66
Svars kg 3,2 3,2 7,2
Kondensāta izvadītāja spriegums- - -

ModelisF83KA F110KA F142KA
Plūsmas apjoms m³/min 8,3 11 14,2
Pneimatiskais pieslēgumsG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Darba pārspiediens bar 2 - 16 2 - 16 2 - 16
Apkārtējā temperatūra °C 3 - 50 3 - 50 3 - 50
Ieplūdes temperatūra °C 3 - 66 3 - 66 3 - 66
Svars kg 8,3 9,7 10,1
Kondensāta izvadītāja spriegums- - -

ModelisF184KA F250KA F320KA
Plūsmas apjoms m³/min 18,4 25 32
Pneimatiskais pieslēgumsG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Darba pārspiediens bar 2 - 16 2 - 16 2 - 16
Apkārtējā temperatūra °C 3 - 50 3 - 50 3 - 50
Ieplūdes temperatūra °C 3 - 66 3 - 66 3 - 66
Svars kg 15,1 16,9 19,1
Kondensāta izvadītāja spriegums- - -

Tehniskie dati KD

Pamatdizains

ModelisF6KD F9KD F16KD
Plūsmas apjoms m³/min 0,6 0,9 1,6
Pneimatiskais pieslēgumsG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Darba pārspiediens bar 2 - 16 2 - 16 2 - 16
Apkārtējā temperatūra °C 3 - 50 3 - 50 3 - 50
Ieplūdes temperatūra °C 3 - 66 3 - 66 3 - 66
Svars kg 2,6 2,6 3,2
Kondensāta izvadītāja spriegums- - -

ModelisF22KD F26KD F46KD
Plūsmas apjoms m³/min 2,2 2,6 4,6
Pneimatiskais pieslēgumsG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Darba pārspiediens bar 2 - 16 2 - 16 2 - 16
Apkārtējā temperatūra °C 3 - 50 3 - 50 3 - 50
Ieplūdes temperatūra °C 3 - 66 3 - 66 3 - 66
Svars kg 3,5 3,5 7,5
Kondensāta izvadītāja spriegums- - -

ModelisF83KD F110KD F142KD
Plūsmas apjoms m³/min 8,3 11 14,2
Pneimatiskais pieslēgumsG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Darba pārspiediens bar 2 - 16 2 - 16 2 - 16
Apkārtējā temperatūra °C 3 - 50 3 - 50 3 - 50
Ieplūdes temperatūra °C 3 - 66 3 - 66 3 - 66
Svars kg 8,3 9,9 10,2
Kondensāta izvadītāja spriegums- - -

ModelisF184KD F250KD F320KD
Plūsmas apjoms m³/min 18,4 25 32
Pneimatiskais pieslēgumsG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Darba pārspiediens bar 2 - 16 2 - 16 2 - 16
Apkārtējā temperatūra °C 3 - 50 3 - 50 3 - 50
Ieplūdes temperatūra °C 3 - 66 3 - 66 3 - 66
Svars kg 15,4 17,2 19,4
Kondensāta izvadītāja spriegums- - -

Tehniskie dati KB

Pamatdizains

ModelisF6KB F9KB F16KB
Plūsmas apjoms m³/min 0,6 0,9 1,6
Pneimatiskais pieslēgumsG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Darba pārspiediens bar 2 - 16 2 - 16 2 - 16
Apkārtējā temperatūra °C 3 - 50 3 - 50 3 - 50
Ieplūdes temperatūra °C 3 - 66 3 - 66 3 - 66
Svars kg 3,6 3,6 4,2
Kondensāta izvadītāja spriegums95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelisF22KB F26KB F46KB
Plūsmas apjoms m³/min 2,2 2,6 4,6
Pneimatiskais pieslēgumsG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Darba pārspiediens bar 2 - 16 2 - 16 2 - 16
Apkārtējā temperatūra °C 3 - 50 3 - 50 3 - 50
Ieplūdes temperatūra °C 3 - 66 3 - 66 3 - 66
Svars kg 4,4 4,5 8,4
Kondensāta izvadītāja spriegums95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelisF83KB F110KB F142KB
Plūsmas apjoms m³/min 8,3 11 14,2
Pneimatiskais pieslēgumsG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Darba pārspiediens bar 2 - 16 2 - 16 2 - 16
Apkārtējā temperatūra °C 3 - 50 3 - 50 3 - 50
Ieplūdes temperatūra °C 3 - 66 3 - 66 3 - 66
Svars kg 9,3 10,9 11,1
Kondensāta izvadītāja spriegums95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelisF184KB F250KB F320KB
Plūsmas apjoms m³/min 18,4 25 32
Pneimatiskais pieslēgumsG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Darba pārspiediens bar 2 - 16 2 - 16 2 - 16
Apkārtējā temperatūra °C 3 - 50 3 - 50 3 - 50
Ieplūdes temperatūra °C 3 - 66 3 - 66 3 - 66
Svars kg 16,1 17,8 19,8
Kondensāta izvadītāja spriegums95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%
