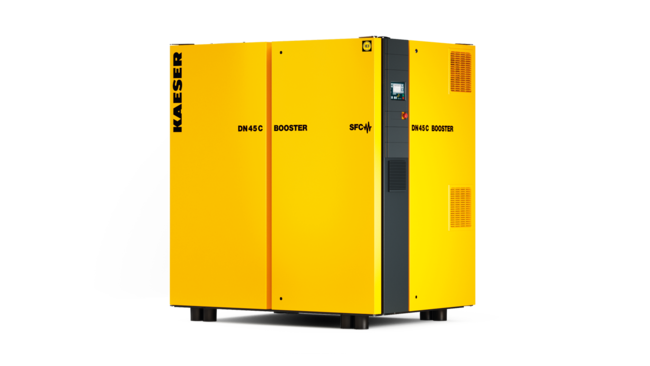

CN C un DN C sērijas augstspiediena paaugstinātājs

Augstspiediena paaugstinātājs efektīvai saspiestā gaisa padevei

Šīs pilnīgās sistēmas raksturojums Pateicoties jaunam dizainam un par pusi mazākam virsmas laukumam nekā iepriekš, CN C un DN C paaugstinātāju sērija izskatās sakopta gan no ārpuses, gan iekšpusē. Komponentes ir izkārtotas jaunā veidā, ne tikai nodrošinot optimālu dzesēšanas gaisa plūsmu, bet arī atvieglojot piekļuvi apkopes veikšanai.

Uzlabotā SIGMA CONTROL 2 vadības sistēma piedāvā jaunas un daudzveidīgas uzraudzības un kontroles iespējas ar daudzām saskarnēm, tostarp augstāka līmeņa kombinētajai tīkla vadībai – ar dinamisko regulēšanu.

DN C sērijas SFC modeļa versijā kompresora plūsmas apjoms tiek pielāgots nepieciešamajam patēriņam, izmantojot apgriezienu skaita regulēšanu. Tā rezultātā enerģija tiek patērēta tikai tādā daudzumā, kāds patiešām ir nepieciešams saspiestā gaisa padevei – maksimāla efektivitāte.

CN C jaudas parametri:

  • 7,5–22 kW
  • Sākotnējais spiediens: 3–10 bāri
  • Beigu spiediens: 10–45 bāri
  • Plūsmas apjoms: 0,8–8,0 m³/min

DN C jaudas parametri:

  • 22–45 kW
  • Sākotnējais spiediens: 3–10 bāri
  • Beigu spiediens: 10–45 bāri
  • Plūsmas apjoms: 2,26–19,60 m³/min

Pēc izvēles pieejamās iespējas:

DN C sērijas augstspiediena paaugstinātājam ir pieejama ar gaisu vai ūdeni dzesējama versija. Standarta versijā CN C sērijas augstspiediena paaugstinātājs tiek dzesēts ar gaisu. Pēc izvēles ir pieejama iespēja padot slāpekli vai noslēgtais variants bez ārēja gaisa (N2 versija).

Izmantošanas iespējas:

PET pudeļu ražošana, tehnoloģiskā procesa gaisa pielietojumi, slāpekļa ražošana, augstspiediena pārbaudes stendi (piem., bremzēm, dzesētājiem utt.), spiediena pārbaudes stendi, sprādziena spiediena pārbaudes un impulsa pārbaudes.

Jūsu priekšrocības

  • Vietas ekonomija
    Šī pasaulē unikālā, kompaktā iekārta ir neliela, tomēr spēcīga: nekādu kompromisu attiecībā uz jaudu, drošību un energoefektivitāti!
  • Neliels uzstādīšanas darbu apjoms
    DN C un CN C sērijas modeļi tiek piegādāti gatavi elektriskā pieslēguma izveidei. Sistēmu iespējams arī pielāgot dažādiem individuālās kontroles nolūkiem.
  • Servisa izmaksu ietaupījums
    Izmaksas ietaupīt ļauj jaunā konstrukcija ar piekļuves iespēju no priekšpuses. Tāpat to padara iespējamu jaunais komponentu izkārtojums. Tādējādi samazinās nepieciešamais apkopes darbu apjoms, piemēram, siksnas nomaiņas gadījumā.
Enerģijas izmaksu ietaupījums
Dzīves cikla izmaksas

Augstvērtīgie Premium efektivitātes klases elektromotori nodrošina īpaši augstu efektivitātes pakāpi un līdz ar to ļoti nelielu elektroenerģijas patēriņu. To zemā darba temperatūra ir vēl viens pluss.



Detalizēta informācija par izstrādājumu

Jauna konstrukcija labākai lietošanai, lielākai efektivitātei un elastībai
Sērijas DN C kompaktā spiediena paaugstinātāja iekārta (aizmugure)

  • Derīguma termiņa pagarināšana:
    motors un spiediena paaugstināšanas bloks tika atvienoti no pārējās mašīnas. Tādējādi sadales skapis, dzesētājs, ventilators un vadi daudz mazāk ir pakļauti vibrāciju ietekmei.
  • Optimālāka piekļuve apkopes darbu veikšanai:
    Sānskats ar uzstādītu gaisa dzesētāju — pateicoties noņemamam piekļuves panelim, arī šajā vietā piekļuve ir daudz ērtāka.
  • Uzlabojumi vairāku apkopes darbu veikšanai:
    siksnas nomaiņai, magnētiskā vārsta apkopei (variants ar slāpekli) vai netīrumu savācēja nomaiņai pie ieplūdes vārsta.
Uzbūves piemērs

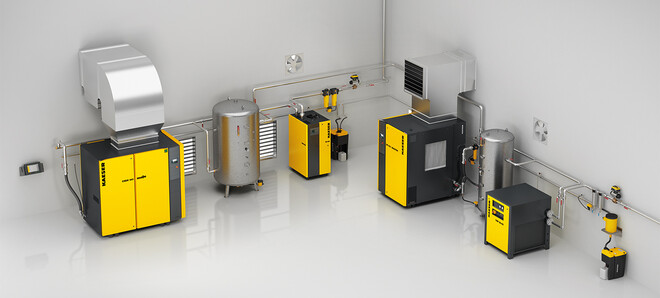

Piemērs saspiestā gaisa stacijai ar augstspiediena paaugstinātāju

Kaeser Kompressoren saspiestā gaisa stacija ar kompakto DN C sērijas spiediena paaugstinātāju
Augstspiediena paaugstinātāja konstrukcijas shēma

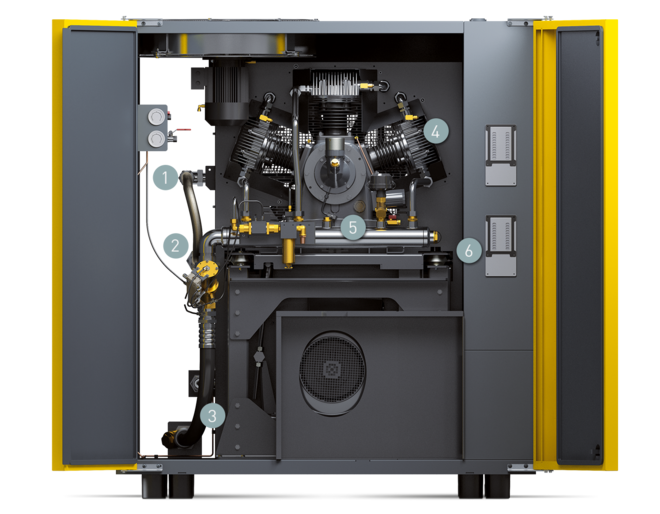

Sērijas DN C kompaktās spiediena paaugstinātāja iekārtas komponentes (priekšpuse)
  1. Lokanā caurule, gala spiediena pusē
  2. Pretvārsts starp kolektora cauruli un papildu dzesētāju
  3. Lokanā caurule, iepriekšējā spiediena pusē
  1. Rekonstruētas cilindru galvas
  2. Lielā kolektora caurule pulsāciju mazināšanai
  3. Slāpēšanas elements
Tehniskie dati CN 22C

Pamatdizains

ModelisCN 22C 5/25 bar CN 22C 7,5/25 bar CN 22C 7,5/35 bar
Iepriekšējais spiediens bar 5 7,5 7,5
Beigu spiediens bar 25 25 35
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 2,54 4,17 3,68
Iesūkšanas apjoma plūsma m³/min 3,74 5,3 5,3
Gājiena plūsmas apjoms m³/min 0,62 0,62 0,62
Kompresora bloka apgriezienu skaits 1/min 1.235 1.235 1.235
Virzuļu skaits 2 2 2
Motora nominālā jauda kW 22 22 22
Skaņas spiediena līmenis dB(A) 75 75 75
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 1 G 1 G 1
Pneimatiskais pieslēgums beigu spiediena pusēG 1 G 1 G 1
Izmēri P x D x A mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Svars kg 920 920 920

ModelisCN 22C 10/25 bar CN 22C 10/35 bar CN 22C 10/45 bar
Iepriekšējais spiediens bar 10 10 10
Beigu spiediens bar 25 35 45
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 5,79 5,31 4,83
Iesūkšanas apjoma plūsma m³/min 6,86 6,86 6,86
Gājiena plūsmas apjoms m³/min 0,62 0,62 0,62
Kompresora bloka apgriezienu skaits 1/min 1.235 1.235 1.235
Virzuļu skaits 2 2 2
Motora nominālā jauda kW 22 22 22
Skaņas spiediena līmenis dB(A) 75 75 75
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 1 G 1 G 1
Pneimatiskais pieslēgums beigu spiediena pusēG 1 G 1 G 1
Izmēri P x D x A mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Svars kg 920 920 920

Tehniskie dati CN 15C

Pamatdizains

ModelisCN 15C 5/25 bar CN 15C 7,5/25 bar CN 15C 7,5/35 bar
Iepriekšējais spiediens bar 5 7,5 7,5
Beigu spiediens bar 25 25 35
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 2,54 4,17 3,04
Iesūkšanas apjoma plūsma m³/min 3,74 5,3 4,23
Gājiena plūsmas apjoms m³/min 0,62 0,62 0,5
Kompresora bloka apgriezienu skaits 1/min 1.235 1.235 985
Virzuļu skaits 2 2 2
Motora nominālā jauda kW 15 15 15
Skaņas spiediena līmenis dB(A) 74 74 74
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 1 G 1 G 1
Pneimatiskais pieslēgums beigu spiediena pusēG 1 G 1 G 1
Izmēri P x D x A mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Svars kg 920 920 920

ModelisCN 15C 10/25 bar CN 15C 10/35 bar CN 15C 10/45 bar
Iepriekšējais spiediens bar 10 10 10
Beigu spiediens bar 25 35 45
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 5,79 4,36 3,63
Iesūkšanas apjoma plūsma m³/min 6,86 5,47 4,94
Gājiena plūsmas apjoms m³/min 0,62 0,5 0,45
Kompresora bloka apgriezienu skaits 1/min 1.235 985 890
Virzuļu skaits 2 2 2
Motora nominālā jauda kW 15 15 15
Skaņas spiediena līmenis dB(A) 74 74 74
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 1 G 1 G 1
Pneimatiskais pieslēgums beigu spiediena pusēG 1 G 1 G 1
Izmēri P x D x A mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Svars kg 920 920 920

Tehniskie dati CN 11C

Pamatdizains

ModelisCN 11C 5/25 bar CN 11C 7,5/25 bar CN 11C 7,5/35 bar
Iepriekšējais spiediens bar 5 7,5 7,5
Beigu spiediens bar 25 25 35
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 2,09 3,41 2,47
Iesūkšanas apjoma plūsma m³/min 2,99 4,23 3,41
Gājiena plūsmas apjoms m³/min 0,5 0,5 0,4
Kompresora bloka apgriezienu skaits 1/min 985 985 795
Virzuļu skaits 2 2 2
Motora nominālā jauda kW 11 11 11
Skaņas spiediena līmenis dB(A) 73 73 73
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 1 G 1 G 1
Pneimatiskais pieslēgums beigu spiediena pusēG 1 G 1 G 1
Izmēri P x D x A mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Svars kg 920 920 920

ModelisCN 11C 10/25 bar CN 11C 10/35 bar
Iepriekšējais spiediens bar 10 10
Beigu spiediens bar 25 35
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 4,73 3,29
Iesūkšanas apjoma plūsma m³/min 5,47 4,16
Gājiena plūsmas apjoms m³/min 0,5 0,38
Kompresora bloka apgriezienu skaits 1/min 985 750
Virzuļu skaits 2 2
Motora nominālā jauda kW 11 11
Skaņas spiediena līmenis dB(A) 73 73
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 1 G 1
Pneimatiskais pieslēgums beigu spiediena pusēG 1 G 1
Izmēri P x D x A mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Svars kg 920 920

Tehniskie dati CN 7C

Pamatdizains

ModelisCN 7C 5/25 bar CN 7C 7,5/25 bar CN 7C 7,5/35 bar
Iepriekšējais spiediens bar 5 7,5 7,5
Beigu spiediens bar 25 25 35
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 1,26 2 1,62
Iesūkšanas apjoma plūsma m³/min 1,72 2,44 2,18
Gājiena plūsmas apjoms m³/min 0,29 0,29 0,26
Kompresora bloka apgriezienu skaits 1/min 1.250 1.250 1.120
Virzuļu skaits 2 2 2
Motora nominālā jauda kW 7,5 7,5 7,5
Skaņas spiediena līmenis dB(A) 71 71 71
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 1 G 1 G 1
Pneimatiskais pieslēgums beigu spiediena pusēG 1 G 1 G 1
Izmēri P x D x A mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Svars kg 790 790 790

ModelisCN 7C 10/25 bar CN 7C 10/35 bar CN 7C 10/45 bar
Iepriekšējais spiediens bar 10 10 10
Beigu spiediens bar 25 35 45
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 2,74 2,05 1,75
Iesūkšanas apjoma plūsma m³/min 3,15 2,52 2,27
Gājiena plūsmas apjoms m³/min 0,29 0,23 0,21
Kompresora bloka apgriezienu skaits 1/min 1.250 1.000 900
Virzuļu skaits 2 2 2
Motora nominālā jauda kW 7,5 7,5 7,5
Skaņas spiediena līmenis dB(A) 71 71 71
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 1 G 1 G 1
Pneimatiskais pieslēgums beigu spiediena pusēG 1 G 1 G 1
Izmēri P x D x A mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Svars kg 790 790 790

Tehniskie dati DN 30C

Pamatdizains

ModelisDN 30C 5/25 bar DN 30C 7,5/25 bar DN 30C 7,5/35 bar
Iepriekšējais spiediens bar 5 7,5 7,5
Beigu spiediens bar 25 25 35
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 6,11 8,92 7,02
Iesūkšanas apjoma plūsma m³/min 7,85 10,68 9,07
Gājiena plūsmas apjoms m³/min 1,31 1,26 1,06
Kompresora bloka apgriezienu skaits 1/min 1.139 1.095 929
Virzuļu skaits 3 3 3
Motora nominālā jauda kW 30 30 30
Skaņas spiediena līmenis dB(A) 78 78 78
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 2 G 2 G 2
Pneimatiskais pieslēgums beigu spiediena pusēG 1½ G 1½ G 1½
Izmēri P x D x A mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svars kg 1.470 1.470 1.470

ModelisDN 30C 10/25 bar DN 30C 10/45 bar DN 30C 13/20 bar
Iepriekšējais spiediens bar 10 10 13
Beigu spiediens bar 25 45 20
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 11,35 6,98 16,74
Iesūkšanas apjoma plūsma m³/min 13,05 9,06 18,29
Gājiena plūsmas apjoms m³/min 1,19 0,82 1,31
Kompresora bloka apgriezienu skaits 1/min 1.034 1.034 1.139
Virzuļu skaits 3 3 3
Motora nominālā jauda kW 30 30 30
Skaņas spiediena līmenis dB(A) 78 78 78
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 2 G 2 G 2
Pneimatiskais pieslēgums beigu spiediena pusēG 1½ G 1½ G 1½
Izmēri P x D x A mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svars kg 1.470 1.470 1.470

ModelisDN 30C 13/45 bar
Iepriekšējais spiediens bar 13
Beigu spiediens bar 45
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 9,53
Iesūkšanas apjoma plūsma m³/min 11,53
Gājiena plūsmas apjoms m³/min 0,82
Kompresora bloka apgriezienu skaits 1/min 1.034
Virzuļu skaits 3
Motora nominālā jauda kW 30
Skaņas spiediena līmenis dB(A) 78
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 2
Pneimatiskais pieslēgums beigu spiediena pusēG 1½
Izmēri P x D x A mm 1.280 x 1.830 x 1.960
Svars kg 1.470

Tehniskie dati DN 22C

Pamatdizains

ModelisDN 22C 5/25 bar DN 22C 7,5/25 bar DN 22C 7,5/30 bar
Iepriekšējais spiediens bar 5 7,5 7,5
Beigu spiediens bar 25 25 30
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 4,75 6,91 6,16
Iesūkšanas apjoma plūsma m³/min 6,29 8,31 7,72
Gājiena plūsmas apjoms m³/min 1,05 0,98 0,91
Kompresora bloka apgriezienu skaits 1/min 1.315 1.227 1.139
Virzuļu skaits 3 3 3
Motora nominālā jauda kW 22 22 22
Skaņas spiediena līmenis dB(A) 78 78 78
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 2 G 2 G 2
Pneimatiskais pieslēgums beigu spiediena pusēG 1½ G 1½ G 1½
Izmēri P x D x A mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svars kg 1.370 1.370 1.370

ModelisDN 22C 7,5/35 bar DN 22C 10/25 bar DN 22C 10/40 bar
Iepriekšējais spiediens bar 7,5 10 10
Beigu spiediens bar 35 25 40
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 5,32 9,09 5,99
Iesūkšanas apjoma plūsma m³/min 7,01 10,37 7,68
Gājiena plūsmas apjoms m³/min 0,82 0,94 0,7
Kompresora bloka apgriezienu skaits 1/min 1.034 1.183 876
Virzuļu skaits 3 3 3
Motora nominālā jauda kW 22 22 22
Skaņas spiediena līmenis dB(A) 78 78 78
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 2 G 2 G 2
Pneimatiskais pieslēgums beigu spiediena pusēG 1½ G 1½ G 1½
Izmēri P x D x A mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svars kg 1.370 1.370 1.370

ModelisDN 22C 13/20 bar DN 22C 13/30 bar
Iepriekšējais spiediens bar 13 13
Beigu spiediens bar 20 30
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 13,19 10,27
Iesūkšanas apjoma plūsma m³/min 14,18 11,53
Gājiena plūsmas apjoms m³/min 1,01 0,82
Kompresora bloka apgriezienu skaits 1/min 1.271 1.034
Virzuļu skaits 3 3
Motora nominālā jauda kW 22 22
Skaņas spiediena līmenis dB(A) 78 78
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 2 G 2
Pneimatiskais pieslēgums beigu spiediena pusēG 1½ G 1½
Izmēri P x D x A mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svars kg 1.370 1.370

Tehniskie dati DN 37C

Pamatdizains

ModelisDN 37C 5/20 bar DN 37C 7,5/30 bar DN 37C 10/25 bar
Iepriekšējais spiediens bar 5 7,5 10
Beigu spiediens bar 20 30 25
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 7,36 9,39 12,98
Iesūkšanas apjoma plūsma m³/min 9,06 11,54 14,93
Gājiena plūsmas apjoms m³/min 1,51 1,36 1,36
Kompresora bloka apgriezienu skaits 1/min 1.315 1.183 1.183
Virzuļu skaits 3 3 3
Motora nominālā jauda kW 37 37 37
Skaņas spiediena līmenis dB(A) 78 78 78
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 2 G 2 G 2
Pneimatiskais pieslēgums beigu spiediena pusēG 1½ G 1½ G 1½
Izmēri P x D x A mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svars kg 1.500 1.500 1.500

ModelisDN 37C 10/40 bar DN 37C 13/20 bar DN 37C 13/35 bar
Iepriekšējais spiediens bar 10 13 13
Beigu spiediens bar 40 20 35
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 9,96 18,59 13,57
Iesūkšanas apjoma plūsma m³/min 12,38 20,41 15,76
Gājiena plūsmas apjoms m³/min 1,12 1,46 1,12
Kompresora bloka apgriezienu skaits 1/min 981 1.271 981
Virzuļu skaits 3 3 3
Motora nominālā jauda kW 37 37 37
Skaņas spiediena līmenis dB(A) 78 78 78
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 2 G 2 G 2
Pneimatiskais pieslēgums beigu spiediena pusēG 1½ G 1½ G 1½
Izmēri P x D x A mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svars kg 1.500 1.500 1.500

Tehniskie dati DN 45C

Pamatdizains

ModelisDN 45C 7,5/25 bar DN 45C 7,5/30 bar DN 45C 10/25 bar
Iepriekšējais spiediens bar 7,5 7,5 10
Beigu spiediens bar 25 30 25
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 10,74 9,75 14,41
Iesūkšanas apjoma plūsma m³/min 12,83 11,97 16,6
Gājiena plūsmas apjoms m³/min 1,51 1,41 1,51
Kompresora bloka apgriezienu skaits 1/min 1.315 1.227 1.315
Virzuļu skaits 3 3 3
Motora nominālā jauda kW 45 45 45
Skaņas spiediena līmenis dB(A) 78 78 78
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 2 G 2 G 2
Pneimatiskais pieslēgums beigu spiediena pusēG 1½ G 1½ G 1½
Izmēri P x D x A mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svars kg 1.410 1.510 1.510

ModelisDN 45C 10/35 bar DN 45C 13/20 bar DN 45C 13/45 bar
Iepriekšējais spiediens bar 10 13 13
Beigu spiediens bar 35 20 45
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 12,9 19,21 13,77
Iesūkšanas apjoma plūsma m³/min 15,49 21,12 16,61
Gājiena plūsmas apjoms m³/min 1,41 1,51 1,19
Kompresora bloka apgriezienu skaits 1/min 1.227 1.315 1.034
Virzuļu skaits 3 3 3
Motora nominālā jauda kW 45 45 45
Skaņas spiediena līmenis dB(A) 78 78 78
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 2 G 2 G 2
Pneimatiskais pieslēgums beigu spiediena pusēG 1½ G 1½ G 1½
Izmēri P x D x A mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svars kg 1.510 1.510 1.510

Tehniskie dati DN 45C SFC

Pamatdizains

ModelisDN 45C SFC 7,5/25 bar DN 45C SFC 7,5/30 bar DN 45C SFC 10/25 bar
Iepriekšējais spiediens bar 7,5 7,5 10
Beigu spiediens bar 25 30 25
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 10,74 9,75 14,41
Iesūkšanas apjoma plūsma m³/min 12,83 11,97 16,6
Gājiena plūsmas apjoms m³/min 1,51 1,41 1,51
Kompresora bloka apgriezienu skaits 1/min 1.315 1.227 1.315
Virzuļu skaits 3 3 3
Motora nominālā jauda kW 45 45 45
Skaņas spiediena līmenis dB(A) 78 78 78
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 2 G 2 G 2
Pneimatiskais pieslēgums beigu spiediena pusēG 1½ G 1½ G 1½
Izmēri P x D x A mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svars kg 1.510 1.510 1.510

ModelisDN 45C SFC 10/35 bar
Iepriekšējais spiediens bar 10
Beigu spiediens bar 35
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 12,9
Iesūkšanas apjoma plūsma m³/min 15,49
Gājiena plūsmas apjoms m³/min 1,41
Kompresora bloka apgriezienu skaits 1/min 1.227
Virzuļu skaits 3
Motora nominālā jauda kW 45
Skaņas spiediena līmenis dB(A) 78
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 2
Pneimatiskais pieslēgums beigu spiediena pusēG 1½
Izmēri P x D x A mm 1.280 x 1.830 x 1.960
Svars kg 1.510

Tehniskie dati DN 37C S SFC

Pamatdizains

ModelisDN 37C S SFC 7,5/25 bar DN 37C S SFC 7,5/30 bar DN 37C S SFC 10/25 bar
Iepriekšējais spiediens bar 7,5 7,5 10
Beigu spiediens bar 25 30 25
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 6,66 6,42 9,09
Iesūkšanas apjoma plūsma m³/min 8,02 8,02 10,37
Gājiena plūsmas apjoms m³/min 0,94 0,94 0,94
Kompresora bloka apgriezienu skaits 1/min 1.183 1.183 1.183
Virzuļu skaits 3 3 3
Motora nominālā jauda kW 37 37 37
Skaņas spiediena līmenis dB(A) 78 78 78
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 2 G 2 G 2
Pneimatiskais pieslēgums beigu spiediena pusēG 1½ G 1½ G 1½
Izmēri P x D x A mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svars kg 1.500 1.500 1.500

ModelisDN 37C S SFC 10/40 bar
Iepriekšējais spiediens bar 10
Beigu spiediens bar 40
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 8,02
Iesūkšanas apjoma plūsma m³/min 9,98
Gājiena plūsmas apjoms m³/min 0,91
Kompresora bloka apgriezienu skaits 1/min 1.139
Virzuļu skaits 3
Motora nominālā jauda kW 37
Skaņas spiediena līmenis dB(A) 78
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 2
Pneimatiskais pieslēgums beigu spiediena pusēG 1½
Izmēri P x D x A mm 1.280 x 1.830 x 1.960
Svars kg 1.500

Tehniskie dati DN 37C L SFC

Pamatdizains

ModelisDN 37C L SFC 5/20 bar DN 37C L SFC 7,5/30 bar DN 37C L SFC 10/25 bar
Iepriekšējais spiediens bar 5 7,5 10
Beigu spiediens bar 20 30 25
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 7,36 9,39 12,98
Iesūkšanas apjoma plūsma m³/min 9,06 11,54 14,93
Gājiena plūsmas apjoms m³/min 1,51 1,36 1,36
Kompresora bloka apgriezienu skaits 1/min 1.315 1.183 1.183
Virzuļu skaits 3 3 3
Motora nominālā jauda kW 37 37 37
Skaņas spiediena līmenis dB(A) 78 78 78
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 2 G 2 G 2
Pneimatiskais pieslēgums beigu spiediena pusēG 1½ G 1½ G 1½
Izmēri P x D x A mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svars kg 1.500 1.500 1.500

ModelisDN 37C L SFC 10/30 bar
Iepriekšējais spiediens bar 10
Beigu spiediens bar 30
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 12,21
Iesūkšanas apjoma plūsma m³/min 14,38
Gājiena plūsmas apjoms m³/min 1,31
Kompresora bloka apgriezienu skaits 1/min 1.139
Virzuļu skaits 3
Motora nominālā jauda kW 37
Skaņas spiediena līmenis dB(A) 78
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 2
Pneimatiskais pieslēgums beigu spiediena pusēG 1½
Izmēri P x D x A mm 1.280 x 1.830 x 1.960
Svars kg 1.500

Tehniskie dati DN 30C S SFC

Pamatdizains

ModelisDN 30C S SFC 5/25 bar DN 30C S SFC 7,5/25 bar DN 30C S SFC 7,5/35 bar
Iepriekšējais spiediens bar 5 7,5 7,5
Beigu spiediens bar 25 25 35
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 4,07 6,4 5,93
Iesūkšanas apjoma plūsma m³/min 5,45 7,72 7,72
Gājiena plūsmas apjoms m³/min 0,91 0,91 0,91
Kompresora bloka apgriezienu skaits 1/min 1.139 1.139 1.139
Virzuļu skaits 3 3 3
Motora nominālā jauda kW 30 30 30
Skaņas spiediena līmenis dB(A) 78 78 78
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 2 G 2 G 2
Pneimatiskais pieslēgums beigu spiediena pusēG 1½ G 1½ G 1½
Izmēri P x D x A mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svars kg 1.470 1.470 1.470

ModelisDN 30C S SFC 10/25 bar DN 30C S SFC 10/35 bar DN 30C S SFC 10/40 bar
Iepriekšējais spiediens bar 10 10 10
Beigu spiediens bar 25 35 40
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 8,75 8,26 8,02
Iesūkšanas apjoma plūsma m³/min 9,98 9,98 9,98
Gājiena plūsmas apjoms m³/min 0,91 0,91 0,91
Kompresora bloka apgriezienu skaits 1/min 1.139 1.139 1.139
Virzuļu skaits 3 3 3
Motora nominālā jauda kW 30 30 30
Skaņas spiediena līmenis dB(A) 78 78 78
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 2 G 2 G 2
Pneimatiskais pieslēgums beigu spiediena pusēG 1½ G 1½ G 1½
Izmēri P x D x A mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svars kg 1.470 1.470 1.470

Tehniskie dati DN 30C L SFC

Pamatdizains

ModelisDN 30C L SFC 5/25 bar
Iepriekšējais spiediens bar 5
Beigu spiediens bar 25
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 6,11
Iesūkšanas apjoma plūsma m³/min 7,85
Gājiena plūsmas apjoms m³/min 1,31
Kompresora bloka apgriezienu skaits 1/min 1.139
Virzuļu skaits 3
Motora nominālā jauda kW 30
Skaņas spiediena līmenis dB(A) 78
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 2
Pneimatiskais pieslēgums beigu spiediena pusēG 1½
Izmēri P x D x A mm 1.280 x 1.830 x 1.960
Svars kg 1.470

Tehniskie dati DN 22C SFC

Pamatdizains

ModelisDN 22C SFC 5/25 bar DN 22C SFC 7,5/25 bar DN 22C SFC 7,5/30 bar
Iepriekšējais spiediens bar 5 7,5 7,5
Beigu spiediens bar 25 25 30
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 4,75 6,91 6,16
Iesūkšanas apjoma plūsma m³/min 6,29 8,31 7,72
Gājiena plūsmas apjoms m³/min 1,05 0,98 0,91
Kompresora bloka apgriezienu skaits 1/min 1.315 1.227 1.139
Virzuļu skaits 3 3 3
Motora nominālā jauda kW 22 22 22
Skaņas spiediena līmenis dB(A) 78 78 78
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 2 G 2 G 2
Pneimatiskais pieslēgums beigu spiediena pusēG 1½ G 1½ G 1½
Izmēri P x D x A mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Svars kg 1.370 1.370 1.370

ModelisDN 22C SFC 10/25 bar
Iepriekšējais spiediens bar 10
Beigu spiediens bar 25
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 9,09
Iesūkšanas apjoma plūsma m³/min 10,37
Gājiena plūsmas apjoms m³/min 0,94
Kompresora bloka apgriezienu skaits 1/min 1.183
Virzuļu skaits 3
Motora nominālā jauda kW 22
Skaņas spiediena līmenis dB(A) 78
Pneimatiskais pieslēgums iepriekšējā spiediena pusēG 2
Pneimatiskais pieslēgums beigu spiediena pusēG 1½
Izmēri P x D x A mm 1.280 x 1.830 x 1.960
Svars kg 1.370
