Kompakts dzesēšanas tipa žāvētājs KRYOSEC līdz 4,5 m³/min

Izturīga un pārsteidzoši kompakta ierīce optimālai aizsardzībai no mitruma visos ekspluatācijas posmos

KRYOSEC kompaktie dzesēšanas tipa žāvētāji* vilina ar kvalitatīvo rūpniecisko kvalitāti „Made in Germany”. Tie garantē drošu aizsardzību no mitruma apkārtējā temperatūrā līdz pat +50 °C. No tērauda izgatavotās siltummaiņa sistēmas zemie spiediena zudumi un konstrukcija, kurai nav nepieciešama apkope, nodrošina ekonomisku ekspluatāciju. Kompaktā konstrukcija ļauj ierīci novietot tieši izmantošanas vietā — zem mašīnu estakādēm, zem darba platformām vai pat pie sienas (sērija TAH).

  • Drošs sauss saspiestais gaiss no 0,35 līdz 4,5 m³/min
  • Darba spiediens līdz 16 bar
  • Opcijas: elektroniskais kondensāta izvadītājs ECO-DRAIN un/vai elektronisks termostats brīdināšanai par spiediena rasas punktu — abas ierīces ar bezpotenciāla trauksmes kontaktiem

Jūsu priekšrocības

  • Droša aizsardzība no mitruma
    KRYOSEC žāvētāji atdzesē mitru saspiestu gaisu kvalitatīvā siltummaiņu sistēmā, kas izgatavota no tērauda plāksnēm. Radušais kondensāts tiek efektīvi atdalīts integrētā atdalītājā visos ekspluatācijas posmos. Elektroniskais kondensāta novadītājs ECO-DRAIN garantē drošu kondensāta izvadīšanu.
  • Piemērots arī izmantošanai augstā apkārtējā temperatūrā
    KRYOSEC žāvētāji droši žāvē arī sarežģītos ekspluatācijas apstākļos. To lielā mērā nodrošina plašas siltummaiņu un dzesēšanas līdzekļa sašķidrinātāja virsmas, kā arī definētā dzesēšanas gaisa vadība.
  • Standartam atbilstoša rūpnieciskā kvalitāte
    KRYOSEC žāvētāji atbilst attiecībā uz iekārtām noteiktajām drošības prasībām (EN 60204-1). To nodrošina bloķējamais ieslēgšanas/izslēgšanas slēdzis, kā arī integrētā ierīce atdalīšanai no tīkla. Ierīcēm ir ļoti kvalitatīva apstrāde un kompakta konstrukcija, tāpēc tās ir arī ideāli piemērotas decentrālai uzstādīšanai; piemēram, ražošanas un apstrādes iekārtās, kuras ir atkarīgas no kvalitatīvi sagatavota saspiesta gaisa apgādes.

* Šīs žāvētāju sērijas iekārtas satur fluorētu siltumnīcefekta gāzi R-513A.

Ideāls papildinājums: AQUAMAT eļļas-ūdens atdalītāji
Kondensāta sagatavošanas sistēma AQUAMAT

Mūsu padoms: sagatavojiet kondensātu pirms novadīšanas kanalizācijā atbilstoši likumdošanai un lēti, izmantojot AQUAMAT eļļas-ūdens atdalītājus.



Detalizēta informācija par izstrādājumu

Aprīkojums

Dzesēšanas kontūrs

  • Dzesēšanas kontūru veido virzuļtipa kompresors
  • Ventilatora-sašķidrinātāja konstrukcijas mezgls
  • Filtrs – sausinātājs
  • Kapilāri
  • izolētam gaisa/gaisa un gaisa/dzesēšanas vielas siltummainim ar integrētu kondensāta izvadītāju no tērauda (ar vara lodējumu)
  • Karstās gāzes apvada regulat.

Kondensāta izvadītājs

Kondensāta novadītājs ECO-DRAIN 30 ar elektronisku vadību

  • kondensāta izvadītājs ECO-DRAIN 30 ar elektronisku vadību ar lodveida krānu kondensāta padevē, ietverot aukstu virsmu izolāciju

Elektriskā sistēma un rādījumi

  • mehānisks rasas punkta tendences rādījums
  • elektriskais aprīkojums atbilstoši standartam EN 60204-1: bloķējams galvenais slēdzis ar integrētu ierīci atvienošanai no tīkla

Korpuss

Kompaktais dzesēšanas tipa žāvētājs KRYOSEC — neliels konstrukcijas augstums, iespējama uzstādīšana pie sienas.

  • ar pulverveida krāsu krāsots iekārtas korpuss ar noņemamu pārsegu un mašīnas kājām
  • sagatavots piekarināšanai pie sienas (tikai sērija TAH)

Pieslēgvietas

  • Izpildījums, ietverot tīkla pieslēguma kabeļus ar aizsardzību pret nostiepšanu (bez spraudņa)
  • iekšējs vadojums
  • Starpsienas skrūvējamais savienojums ārējas kondensāta izvadīšanas pievienošanai

Dokumentācija

  • ietverot lietošanas rokasgrāmatu un CE atbilstības deklarāciju (ES versija)

Pēc izvēles: Bezpotenciāla kontakts „brīdinājums, spiediena rasas punkts”

  • papildaprīkojums ar elektronisku termostatu ar bezpotenciāla izeju
  • uzstādīts iekārtas iekšpusē, gatavs mērījumam
  • Signālam iespējams piekļūt uzstādīšanas vietā, tieši pie izejas
  • iestatāmas atbilstošās augšējās un apakšējās slēguma robežvērtības

Pēc izvēles: Kondensāta izvadītājs, ietverot bezpotenciāla kontaktu

  • alternatīva aprīkojums ar elektronisku kondensāta izvadītāju ECO-DRAIN 31 ar bezpotenciāla trauksmes kontaktu
  • Signālam iespējams piekļūt tieši pie izvadītāja

Uzbūve un funkcija

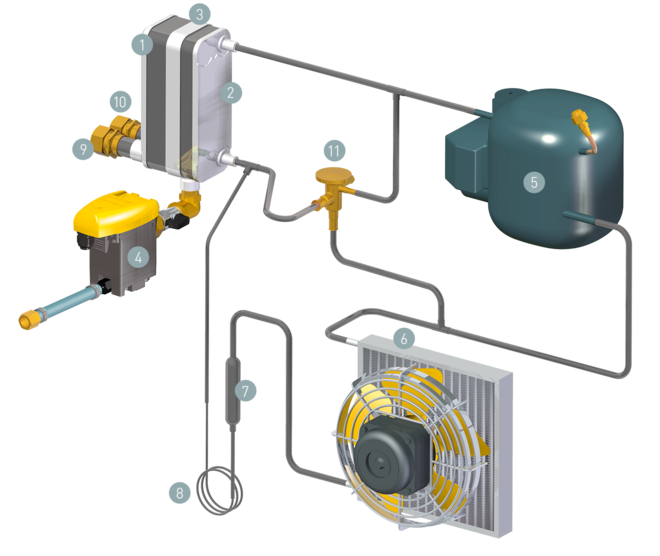

Kompakto dzesēšanas tipa žāvētāju TAH un TCH uzbūves shēma
  1. Gaisa/gaisa siltummaiņi
  2. Gaisa/dzesēšanas vielas siltummaiņi
  3. Kondensāta atdalītāji
  4. Kondensāta izvadītāji
  5. Dzesēšanas vielas kompresors
  6. Dzesēšanas vielas sašķidrinātājs ar ventilatoru (ar gaisa dzesēšanu)
  1. Filtrs – sausinātājs
  2. Kapilāru caurule (dzesēšanas vielas iztvaicēšana un atdzesēšana)
  3. Saspiestā gaisa ieplūde
  4. saspiestā gaisa izplūde,
  5. Karstās gāzes apvada regulators
Tehniskie dati TAH

Pamatdizains

ModelisTAH 5 TAH 7 TAH 10
Plūsmas apjoms m³/min 0,35 0,6 0,8
Spiediena zudumi bar 0,05 0,13 0,15
Elektriskās jaudas patēriņš ar 100% apj. kW 0,2 0,2 0,28
Darba pārspiediens bar 3 - 16 3 - 16 3 - 16
Apkārtējā temperatūra °C 3 - 50 3 - 50 3 - 50
Ieplūdes temperatūra °C 60 60 60
Dzesēšanas līdzeklisR-513A R-513A R-513A
Svars kg 24 24 26
Izmēri P x D x A mm 386 x 473 x 440 386 x 473 x 440 386 x 473 x 440
Pneimatiskais pieslēgumsG ½ G ½ G ½
Kondensāta notecināšanas pieslēgumsG ¼ G ¼ G ¼
Elektroapgāde230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Dzesēšanas līdzekļa masa kg 0,14 0,19 0,21
Dzesēšanas līdzekļa masa kā CO2 ekvivalents t 0,09 0,12 0,13
hermētiska dzesēšanas līdzekļa cirkulācijas sistēma

Tehniskie dati TBH

Pamatdizains

ModelisTBH 14 TBH 16 TBH 23
Plūsmas apjoms m³/min 1,2 1,6 2,2
Spiediena zudumi bar 0,22 0,24 0,23
Elektriskās jaudas patēriņš ar 100% apj. kW 0,36 0,45 0,57
Darba pārspiediens bar 3 - 16 3 - 16 3 - 16
Apkārtējā temperatūra °C 3 - 50 3 - 50 3 - 50
Ieplūdes temperatūra °C 60 60 60
Dzesēšanas līdzeklisR-513A R-513A R-513A
Svars kg 33 38 46
Izmēri P x D x A mm 462 x 525 x 548 462 x 525 x 548 462 x 525 x 548
Pneimatiskais pieslēgumsG ½ G ½ G 1
Kondensāta notecināšanas pieslēgumsG ¼ G ¼ G ¼
Elektroapgāde230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Dzesēšanas līdzekļa masa kg 0,29 0,44 0,49
Dzesēšanas līdzekļa masa kā CO2 ekvivalents t 0,18 0,28 0,31
hermētiska dzesēšanas līdzekļa cirkulācijas sistēma

Tehniskie dati TCH

Pamatdizains

ModelisTCH 27 TCH 33 TCH 36
Plūsmas apjoms m³/min 2,6 3,15 3,5
Spiediena zudumi bar 0,18 0,19 0,21
Elektriskās jaudas patēriņš ar 100% apj. kW 0,6 0,8 1,08
Darba pārspiediens bar 3 - 16 3 - 16 3 - 16
Apkārtējā temperatūra °C 3 - 50 3 - 50 3 - 50
Ieplūdes temperatūra °C 60 60 60
Dzesēšanas līdzeklisR-513A R-513A R-513A
Svars kg 56 66 69
Izmēri P x D x A mm 640 x 663 x 609 640 x 663 x 609 640 x 663 x 609
Pneimatiskais pieslēgumsG 1 G 1¼ G 1¼
Kondensāta notecināšanas pieslēgumsG ¼ G ¼ G ¼
Elektroapgāde230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Dzesēšanas līdzekļa masa kg 0,62 0,74 0,95
Dzesēšanas līdzekļa masa kā CO2 ekvivalents t 0,39 0,47 0,6
hermētiska dzesēšanas līdzekļa cirkulācijas sistēma - - -

ModelisTCH 45
Plūsmas apjoms m³/min 4,5
Spiediena zudumi bar 0,18
Elektriskās jaudas patēriņš ar 100% apj. kW 1,33
Darba pārspiediens bar 3 - 16
Apkārtējā temperatūra °C 3 - 50
Ieplūdes temperatūra °C 60
Dzesēšanas līdzeklisR-513A
Svars kg 75
Izmēri P x D x A mm 640 x 663 x 609
Pneimatiskais pieslēgumsG 1¼
Kondensāta notecināšanas pieslēgumsG ¼
Elektroapgāde230 V / 1 / 60 Hz
Dzesēšanas līdzekļa masa kg 1,03
Dzesēšanas līdzekļa masa kā CO2 ekvivalents t 0,65
hermētiska dzesēšanas līdzekļa cirkulācijas sistēma -
