Ciklonseparatori

Virpuļvēji, kam nav nepieciešama apkope

Kaeser KC ciklonseparatori atdala kondensātu kompresora spiediena izplūdē. Tie ir neaizstājama izvēle, lai energoefektīvā veidā nodrošinātu plūsmā vēlāk pieslēgtu žāvētāju un filtru funkcijas bez traucējumiem KC cikloni sērijveidā tiek piegādāti komplektācijā ar ekonomisko un īpaši uzticamo kondensāta izvadītājuECO-DRAIN 31; protams, ka komplektācijā ir iekļauta arī pārbaudes poga un trauksmes kontakts. Turklāt tos ir viegli kombinēt ar KAESER FILTER, un ar pēc izvēles pieejamajiem sienas stiprinājumiem tos var nostiprināt pie sienas. Tādējādi uzstādīšana ir īpaši vienkārša.

  • Atdalīšanas apjoms līdz pat 99% apjoma plūsmas diapazonā no 0,9 līdz 14,2 m³/min
  • paredzēts darba spiedienam līdz 16 bar
  • ar elektronisku kondensāta izvadītāju ECO-DRAIN 31
  • pēc izvēles ar sienas stiprinājumu

Pēc pieprasījuma ir pieejami modeļi plūsmas apjomam līdz 88,5 m³/min, īpaši izstrādājumu varianti izpildījumā bez silikona un ekspluatācijas spiedienam 45 bar.

Jūsu priekšrocības

  • Vienmēr efektīvs.
    Kaeser optimizēja gaisa plūsmu KC ciklonseparatorā, izmantojot pašu modernāko plūsmas simulāciju, un izmērīja saskaņā ar ISO 12500-4. Rezultāts: rotējošais ieliktnis ar maksimālo atdalīšanas apjomu līdz pat 99%; turklāt nodrošinot stabilitāti plašā jaudas diapazonā un spiediena zudumus mazāk par 0,1 bar.
  • Izturība un vērtības saglabāšana.
    Mūsu ciklonseparatori kalpos ļoti ilgi: to korpuss ir veidots no alumīnija ar papildu pasivizācijas slāni; tas ir izturīgs pret jūras ūdeni. Korpusa saspiestā gaisa pieslēgumus var izvēlēties pēc nepieciešamības, tādējādi tos vienmēr var optimāli pielāgot mūsu skrūves tipa kompresoriem.
  • Bezapkopes.
    Kaeser KC ciklonseparatoriem apkope nav nepieciešama. Kondensāta izvadītājs ECO-DRAIN ir aprīkots ar servisa ierīci, lai apkopi varētu veikt īpaši droši.

Ideāls papildinājums: AQUAMAT eļļas-ūdens atdalītāji
Kondensāta sagatavošanas sistēma AQUAMAT

Mūsu padoms: sagatavojiet kondensātu pirms novadīšanas kanalizācijā atbilstoši likumdošanai un lēti, izmantojot AQUAMAT eļļas-ūdens atdalītājus.



Detalizēta informācija par izstrādājumu

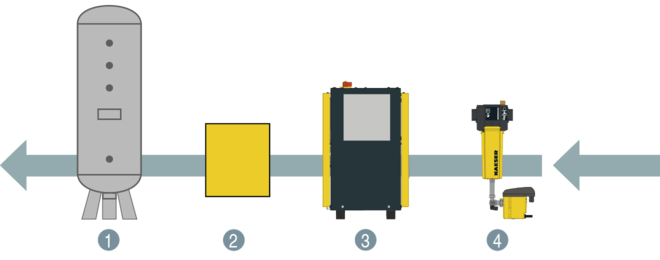

Piemērs integrēšanai saspiestā gaisa stacijā
Ciklonseparators — uzstādīšanas piemērs
  1. Gaisa resīvers
  2. Pēc izvēles — filtrēšana
  1. Dzesēšanas tipa žāvētājs
  2. Ciklonseparators
Tehniskie dati

Pamatdizains

ModelisF9KC F26KC F46KC
Plūsmas apjoms m³/min 0,9 2,6 4,6
Spiediena starpība jaunai iekārtai bar < 0,1 < 0,1 < 0,1
Atdalīšanas apjoms 20–100% Vol. % 97 - 99 97 - 99 97 - 99
Darba pārspiediens bar 2 - 16 2 - 16 2 - 16
Apkārtējā temperatūra °C 3 - 50 3 - 50 3 - 50
Ieplūdes temperatūra °C 3 - 66 3 - 66 3 - 66
Pneimatiskais pieslēgumsG ⅜, G ½, G ¾ G ¾, G 1 G 1¼, G 1½, G 2
Svars kg 4,1 4 7,8
Izmēri P x D x A mm 256 x 223 x 477 256 x 223 x 527 292 x 250 x 549

ModelisF83KC F142KC
Plūsmas apjoms m³/min 8,3 14,2
Spiediena starpība jaunai iekārtai bar < 0,1 < 0,1
Atdalīšanas apjoms 20–100% Vol. % 97 - 99 97 - 99
Darba pārspiediens bar 2 - 16 2 - 16
Apkārtējā temperatūra °C 3 - 50 3 - 50
Ieplūdes temperatūra °C 3 - 66 3 - 66
Pneimatiskais pieslēgumsG 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Svars kg 8,5 8,5
Izmēri P x D x A mm 292 x 250 x 634 292 x 250 x 634
