Saspiestā gaisa stacijas bāzes modeļi: sērija SXC compact


Saspiestā gaisa stacijas ar integrētu dzesēšanas tipa žāvētāju un saspiestā gaisa tvertni

Sērijas SXC saspiestā gaisa stacijas (*) KAESER ir īpaši konstruējis lietošanai amatniecības uzņēmumos. Tikai 0,62 m² platībā zem izturīga polietilēna pārsega tajās ir apvienotas visas komponentes, kas nepieciešamas apgādei ar saspiestu gaisu: skrūves tipa kompresors ar SIGMA PROFIL, dzesēšanas tipa žāvētājs un gaisa resīvers.

Mēs piedāvājam sērijas SXC saspiestā gaisa stacijas ar tālāk norādītajiem jaudas parametriem.

  • Spiediens: 8, 11 vai 15 bar
  • Plūsmas apjoma diapazons: 0,26–0,80 m³/min

Jūsu priekšrocības

  • Pieslēdziet un sāciet darbu
    Mūsu pilnībā komplektētajām sistēmām nepieciešams salīdzinoši neliels cauruļu izvietošanas un uzstādīšanas darbu apjoms. Viss, kas nepieciešams stacijai, ir strāvas pieslēgums, kā arī pieslēgums Jūsu saspiestā gaisa tīklam. Varat uzreiz ķerties pie darba.
  • Aizsardzība pret korozijas izraisītiem bojājumiem
    Iebūvētais dzesēšanas tipa žāvētājs gādā par to, lai saspiestā gaisa stacija nodrošinātu augstu saspiestā gaisa kvalitāti un pasargātu Jūsu instrumentus un iekārtas no korozijas izraisītiem bojājumiem.
  • Vienkārša apkope
    Pēc tam, kad ir nocelts vieglais kausētā polietilēna korpusa pārsegs, visas apkopes daļas ir viegli sasniedzamas. Elektronisko kondensāta novadītāju var pārbaudīt caur restēm. Apkope ir vienkārša un efektīva.

* Šajā žāvētāju sērijā ir izmantota fluorēta siltumnīcefektu izraisoša gāze. Visos modeļos ir izmantots dzesēšanas līdzeklis R-513A (GSP 631).

Izdevīgs, pateicoties zemām dzīves cikla izmaksām
Dzīves cikla izmaksas

Vienots pamats optimālai rentabilitātei: maksimāla efektivitāte, vienkārša lietošana, vienkārši veicama apkope, kā arī globāls servisa un konsultāciju tīkls ar ātru reaģēšanas laiku.



Detalizēta informācija par SXC saspiestā gaisa staciju

Aprīkojums

Kopējā iekārta

CXC serviss — noņemams vāks
  • Gatava darbam
  • Pilnīgi automātiska
  • Pilnīga skaņas izolācija
  • Izolācija pret vibrāciju
  • Kausēts polietilēna pārsegs ar dubultām sieniņām
  • Pēc pārsega noņemšanas visas daļas, kurām jāveic apkope, ir optimāli aizsniedzamas

Trokšņa izolācija

  • Trokšņa slāpēšanas pārsegs
  • Gumijas-metāla elementi
  • Divkārša izolācija pret vibrāciju

Elektromotors

  • Energoefektīvs motors (IE3)
  • Augstas kvalitātes vācu izstrādājums
  • IP 54
  • Izolācijas klase F kā papildu rezerve

Skrūves tipa kompresora bloks

Ar vienādu saspiestā gaisa jaudu SIGMA PROFIL rotoriem salīdzinājumā ar ierastajiem profiliem ir nepieciešams aptuveni par 10 līdz 20% mazāk enerģijas.

Rievotās ķīļsiksnas piedziņa

  • Bezapkopes elastīgā siksna
  • Nav nepieciešama vēlāka spriegošana

Dzesēšanas šķidruma un gaisa kontūrs

  • Sausā gaisa filtrs ar šūnu struktūru
  • Ieplūde ar pretvārstu
  • Pneimatisks atgaisošanas vārsts
  • Dzesēšanas šķidruma tvertne ar atsevišķi izvietotu atdalīšanas patronu
  • Drošības vārsts
  • Minimālā spiediena noslēgvārsts
  • Mikrofiltrs dzesēšanas šķidruma kontūrā

Dzesēšana

  • Ar gaisa dzesēšanu
  • No alumīnija veidots dzesētājs dzesēšanas šķidrumam ar atsevišķu ventilatora motoru
  • Otrs ventilators uz piedziņas motora vārpstas
  • Automātiskā uzsilšanas darbības regulēšana (aktīva tikai ar ļoti zemu noslodzi)

Tvertne

  • Pārklājums no iekšpuses
  • Kondensāta izvadītājs ar elektronisku vadību

Vadības sistēma SIGMA CONTROL 2

Kompresoru vadības sistēma SIGMA CONTROL 2
  • Ekspluatācijas stāvokļa rādījumam paredzētas gaismas diodes luksofora krāsās
  • Teksta displejs
  • Iespējams izvēlēties 30 valodas
  • Skārienjutīgi piktogrammu taustiņi
  • Pilnībā automātiska kontrole un regulēšana
  • Saskarnes: Ethernet
  • Ligzda SD atmiņas kartei datu reģistrēšanai un atjauninājumiem
  • RFID lasītājs
  • Tīmekļa serveris

Elektriskās komponentes

  • Sadales skapis IP 54
  • Automātiska zvaigznes-trīsstūra kontaktora kombinācija (sākot ar 3 kW)
  • Maksimālās strāvas aizsardzības relejs
  • Vadības transformators

Dzesēšanas tipa žāvētājs

  • Sadales skapis IP 54
  • Automātiska zvaigznes-trīsstūra kontaktora kombinācija (sākot ar 3 kW)
  • Maksimālās strāvas aizsardzības relejs
  • Vadības transformators
  • Satur fluorētu siltumnīcefekta gāzi R-513A

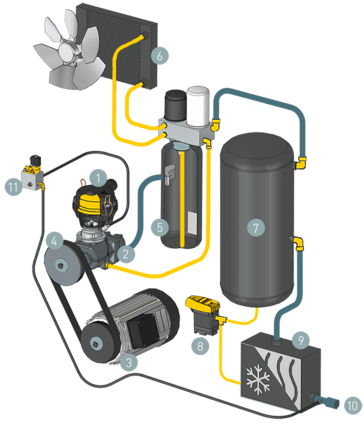

SXC uzbūves shēma
Uzbūves shēma — SXC
  1. Gaisa filtrs
  2. Kompresijas bloks
  3. Piedziņas motors
  4. Automātiska siksnas spriegošana
  5. Šķidruma atdalīšanas tvertne
  6. Dzesētājs
  7. Gaisa resīvers
  8. Kondensāta novadītājs ECO-DRAIN
  9. Dzesēšanas tipa žāvētājs
  10. Saspiestā gaisa izplūde
  11. Regulēšanas vārsts
Tehniskie dati

Pamatdizains

ModelisSXC 3 SXC 4 SXC 6
Darba pārspiediens bar 7,5 10 7,5 10 13 7,5 10 13
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 0,34 0,26 0,46 0,37 0,26 0,6 0,49 0,38
Maks. pārspiediens bar 8 11 8 11 15 8 11 15
Motora nominālā jauda kW 2,2 3 4
Dzesēšanas tipa žāvētājs CT 4 CT 4 CT 8
Tvertnes tilpums l 215 215 215
Izmēri
P x D x A mm 		620 x 980 x 1.480 620 x 980 x 1.480 620 x 980 x 1.480
Pneimatiskais pieslēgumsG ¾ G ¾ G ¾
Skaņas spiediena līmenis dB(A) 68 69 69
Svars kg 285 285 290

ModelisSXC 8
Darba pārspiediens bar 7,5 10 13
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 0,8 0,68 0,55
Maks. pārspiediens bar 8 11 15
Motora nominālā jauda kW 5,5
Dzesēšanas tipa žāvētājs CT 8
Tvertnes tilpums l 215
Izmēri
P x D x A mm 		620 x 980 x 1.480
Pneimatiskais pieslēgumsG ¾
Skaņas spiediena līmenis dB(A) 69
Svars kg 300

Pievienotais dzesēšanas tipa žāvētājs

ModelisCT 4 CT 8
Jaudas patēriņš kW 0,18 0,28
Spiediena rasas punkts °C 3 3
Dzesēšanas līdzeklisR-513A R-513A
Globālās sasilšanas potenciāls631 631
Dzesētājvielas daudzums kg 0,17 0,24
Dzesēšanas līdzekļa masa kā CO2 ekvivalents t 0,1 0,2
Hermētiska dzesēšanas līdzekļa cirkulācijas sistēma● ●
