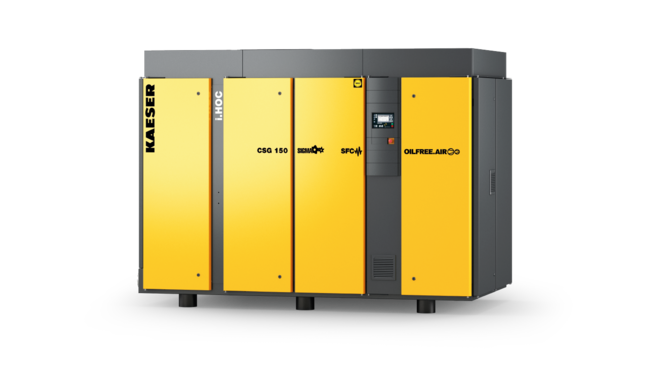

Skrūves tipa kompresori ar kompresiju bez eļļas un ar integrētu saspiestā gaisa žāvētāju


i.HOC — izcili efektīva saspiestā gaisa žāvēšana

Patentētais Kaeser rotējošais žāvētājs i.HOC par 100 procentiem izmanto kompresijas siltumu! Izmantojot šo pilnās plūsmas reģenerāciju, tas nodrošina uzticami zemas spiediena rasas punkta vērtības apkārtējā temperatūrā līdz 45 °C — turklāt pilnībā neizmantojot elektrisku uzkarsēšanu vai reģenerācijas gaisa papildu dzesēšanu!

  • Iebūvēts iekārtās ar gaisa vai ūdens dzesēšanu
  • Iekārtas nominālā jauda no 37 kW līdz 355 kW
  • Iekārtas padeves daudzums no 4,2 m³/min līdz 51 m³/min
  • Integrēta kompresora vadības sistēma SIGMA CONTROL 2 (modeļa varianti SFC)

Jūsu priekšrocības

  • Negatīvas spiediena rasas punkta vērtības augstās temperatūrās
    Neparasti lielais reģenerācijas potenciāls i.HOC sasniedz negatīvas spiediena rasas punkta vērtības arī tad, ja dzesēšanas vielas temperatūra ir augsta.
  • Stabilas spiediena rasas punkta vērtības arī tad, ja plūsmas apjoms ir mainīgs
    Arī ar nelielu kompresora noslodzi spiediena rasas punkts saglabājas stabils, un nav nepieciešams daļējas slodzes kompensators.
  • Efektīva žāvēšana un siltuma rekuperācija
    i.HOC siltuma rekuperācijai izmanto 2. pakāpes optimizēto siltummaini kā reģenerācijas gaisa dzesētāju.

Pilnās plūsmas reģenerācijas priekšrocības

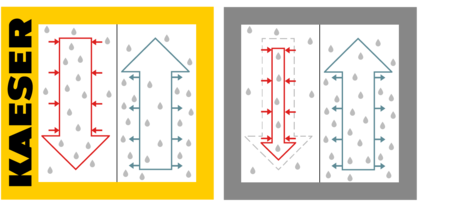

i.HOC ar KAESER pilnās plūsmas reģenerāciju
□ Pilnās plūsmas reģenerācija □ Daļējās plūsmas reģenerācija
↓ Reģenerācijas zona: karstais gaiss atņem mitrumu sausinātājam.
↑ Žāvēšanas zona: aukstais gaiss atdod mitrumu sausinātājam.

i.HOC (Integrated Heat of Compression Dryer) žāvēšanai izmanto 100% kompresijas siltuma no otrās kompresijas pakāpes (pilnās plūsmas reģenerācija). Šis siltuma daudzums, kas ir pieejams jebkurā gadījumā, ir pieejams faktiski bez maksas.

  • Žāvēšanas procesam nav nepieciešama papildu enerģija
  • Lielāks reģenerācijas potenciāls nekā žāvētājiem ar daļējas plūsmas reģenerāciju
  • Pilna apjoma funkcija arī ar zemu kompresora noslodzi

Pilnās plūsmas reģenerācijas priekšrocības galvenokārt atklājas līdz ar dzesēšanas vielas temperatūras paaugstināšanos. KAESER rotējošie žāvētāji nodrošina izcilus žāvēšanas rezultātus arī tad, ja reģenerācijas gaiss netiek papildus uzsildīts, izmantojot elektrību.



Detalizēta informācija par skrūves tipa kompresoriem ar kompresiju bez eļļas un ar integrētu i.HOC vai dzesēšanas tipa žāvētāju

Integrēts dzesēšanas tipa žāvētājs

Energoekonomiska žāvēšana

Integrētā konstrukcija un lielas konstrukcijas alumīnija bloka siltummainis nodrošina, ka spiediena zudumi nepārsniedz 0,1 bar. Energoekonomiskais spirālveida dzesēšanas kompresors palīdz vēl vairāk ietaupīt enerģiju, žāvējot saspiesto gaisa.

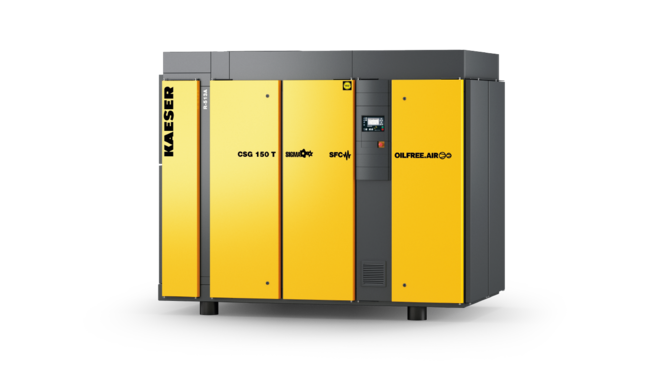

Skrūves tipa kompresors CSG ar kompresiju bez eļļas un ar pievienojamu žāvētāju

Ideāli pieejams

Visas dzesēšanas tipa žāvētāja daļas ir viegli pieejamas caur apkopes lūku, kas atrodas priekšpusē. Tādējādi dzesēšanas tipa žāvētāja apkopes un uzturēšanas darbi ir veicami ļoti viegli.

Ieskats integrētajā rotējošajā žāvētājā
Uzstādīšanas shēma, rotējošais žāvētājs i.HOC
  1. Reģenerācijas gaisa ieplūde
  2. Reģenerācijas gaisa izplūde
  3. Kondensāta atdalīšana
  4. Radiālā gaisa pūtēja ieplūde
  5. i.HOC izplūde
Detalizēts pārskats par i.HOC

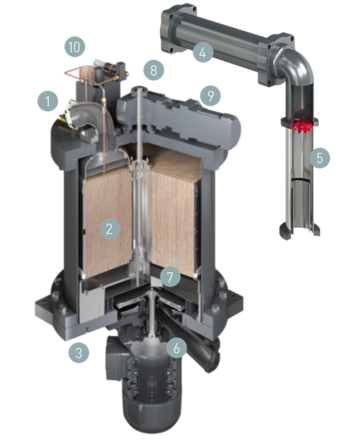

i.HOC — šķērsgriezums un sastāvdaļas
  1. Reģenerācijas gaisa ieplūde
  2. Cilindrs (sausinātājs silikagels)
  3. Reģenerācijas gaisa izplūde
  4. 2. pakāpes siltummainis
  5. Ārējs kondensāta atdalītājs
  6. Radiālais gaisa pūtējs
  7. Atmiglotājs (pilienu atdalītājs)
  8. Rotējošā žāvētāja izplūde
  9. Cilindra motors
  10. Spiediena rasas punkta sensors (pēc izvēles)
Tehniskie dati CSG W

Pamatdizains

ModelisCSG 60 W CSG 75 W CSG 95 W
Darba pārspiediens bar 6 8,6 11 6 8,6 11 6 8,6 11
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 6,99 5,79 4,93 8,41 7,3 6,31 10,08 8,96 7,67
Maks. pārspiediens bar 6 8,6 11 6 8,6 11 6 8,6 11
Motora nominālā jauda kW 37 45 55
Izmēri
P x D x A mm 		2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960
Pneimatiskais pieslēgumsDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Skaņas spiediena līmenis dB(A) 65 66 67
Svars kg 2.500 2.550 2.550

ModelisCSG 125 W CSG 150 W
Darba pārspiediens bar 6 8,6 11 6 8,6 11
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 13,55 12,45 11,5 15,3 14,73 13,64
Maks. pārspiediens bar 6 8,6 11 6 8,6 11
Motora nominālā jauda kW 75 90
Izmēri
P x D x A mm 		2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960
Pneimatiskais pieslēgumsDN65 PN16 DIN DN65 PN16 DIN
Skaņas spiediena līmenis dB(A) 68 69
Svars kg 2.550 2.800

SFC dizains

ModelisCSG 75 W SFC CSG 95 W SFC CSG 125 W SFC
Darba pārspiediens bar 6 8,6 6 8,6 11 6 8,6 11
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 4,24 - 8,56 4,22 - 7,28 4,94 - 9,96 4,93 - 9,03 4,93 - 8,15 5,43 - 13,68 5,42 - 12,26 5,15 - 10,92
Maks. pārspiediens bar 8,6 8,6 11 8,6 11
Motora nominālā jauda kW 55 55 75 75
Izmēri
P x D x A mm 		2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960
Pneimatiskais pieslēgumsDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Skaņas spiediena līmenis dB(A) 67 68 69
Svars kg 2.500 2.500 2.550 2.550

ModelisCSG 150 W SFC
Darba pārspiediens bar 6 8,6 11
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 5,44 - 16,4 5,42 - 14,82 5,41 - 13,6
Maks. pārspiediens bar 6 11
Motora nominālā jauda kW 90
Izmēri
P x D x A mm 		2.200 x 1.530 x 1.960
Pneimatiskais pieslēgumsDN65 PN16 DIN
Skaņas spiediena līmenis dB(A) 70
Svars kg 2.600

RD dizains

ModelisCSG 60 W i.HOC CSG 75 W i.HOC CSG 95 W i.HOC
Darba pārspiediens bar 6 8,6 11 6 8,6 11 6 8,6 11
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 6,99 5,79 4,93 8,41 7,3 6,31 10,08 8,96 7,67
Maks. pārspiediens bar 6 8,6 11 6 8,6 11 6 8,6 11
Motora nominālā jauda kW 37 45 55
Spiediena rasas punkts °C - - -
Izmēri
P x D x A mm 		2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960
Pneimatiskais pieslēgumsDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Skaņas spiediena līmenis dB(A) 65 66 67
Svars kg 3.200 3.250 3.250

ModelisCSG 125 W i.HOC CSG 150 W i.HOC
Darba pārspiediens bar 6 8,6 11 6 8,6 11
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 13,55 12,45 11,5 15,3 14,73 13,64
Maks. pārspiediens bar 6 8,6 11 6 8,6 11
Motora nominālā jauda kW 75 90
Spiediena rasas punkts °C - -
Izmēri
P x D x A mm 		2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960
Pneimatiskais pieslēgumsDN65 PN16 DIN DN65 PN16 DIN
Skaņas spiediena līmenis dB(A) 68 69
Svars kg 3.250 3.500

RD-SFC dizains

ModelisCSG 75 W SFC i.HOC CSG 95 W SFC i.HOC CSG 125 W SFC i.HOC
Darba pārspiediens bar 6 8,6 6 8,6 11 6 8,6 11
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 4,24 - 8,58 4,22 - 7,28 4,94 - 9,96 4,93 - 9,03 4,93 - 8,15 5,43 - 13,69 5,42 - 12,26 5,15 - 10,92
Maks. pārspiediens bar 8,6 8,6 11 8,6 11
Motora nominālā jauda kW 55 55 75 75
Spiediena rasas punkts °C - - -
Izmēri
P x D x A mm 		2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960
Pneimatiskais pieslēgumsDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Skaņas spiediena līmenis dB(A) 67 68 69
Svars kg 3.200 3.200 3.250 3.250

ModelisCSG 150 W SFC i.HOC
Darba pārspiediens bar 6 8,6 11
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 5,44 - 16,41 5,42 - 14,84 5,41 - 13,6
Maks. pārspiediens bar 6 11
Motora nominālā jauda kW 90
Spiediena rasas punkts °C -
Izmēri
P x D x A mm 		2.900 x 1.530 x 1.960
Pneimatiskais pieslēgumsDN65 PN16 DIN
Skaņas spiediena līmenis dB(A) 70
Svars kg 3.300

Pievienotais dzesēšanas tipa žāvētājs

ModelisABT 130 ABT 150
Jaudas patēriņš kW 1,38 1,35
Spiediena rasas punkts °C 3 3
Dzesēšanas līdzeklisR-513A R-513A
Globālās sasilšanas potenciāls631 631
Dzesētājvielas daudzums kg 1,5 1,1
Dzesēšanas līdzekļa masa kā CO2 ekvivalents t 0,9 0,69
Hermētiska dzesēšanas līdzekļa cirkulācijas sistēma- -

Tehniskie dati CSG A

Pamatdizains

ModelisCSG 60 A CSG 75 A CSG 95 A
Darba pārspiediens bar 6 8,6 11 6 8,6 11 6 8,6 11
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 6,81 5,6 4,72 8,24 7,11 6,11 9,91 8,78 7,47
Maks. pārspiediens bar 6 8,6 11 6 8,6 11 6 8,6 11
Motora nominālā jauda kW 37 45 55
Izmēri
P x D x A mm 		2.200 x 1.530 x 2.125 2.200 x 1.530 x 2.125 2.200 x 1.530 x 2.125
Pneimatiskais pieslēgumsDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Skaņas spiediena līmenis dB(A) 69 69 70
Svars kg 2.500 2.550 2.550

ModelisCSG 125 A CSG 150 A
Darba pārspiediens bar 6 8,6 11 6 8,6 11
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 13,36 12,27 11,32 15,1 14,53 13,45
Maks. pārspiediens bar 6 8,6 11 6 8,6 11
Motora nominālā jauda kW 75 90
Izmēri
P x D x A mm 		2.200 x 1.530 x 2.125 2.200 x 1.530 x 2.125
Pneimatiskais pieslēgumsDN65 PN16 DIN DN65 PN16 DIN
Skaņas spiediena līmenis dB(A) 71 72
Svars kg 2.550 2.800

T dizains

ModelisCSG 60 A T CSG 75 A T CSG 95 A T
Darba pārspiediens bar 6 8,6 11 6 8,6 11 6 8,6 11
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 6,8 5,59 4,71 8,22 7,1 6,1 9,88 8,77 7,46
Maks. pārspiediens bar 6 8,6 11 6 8,6 11 6 8,6 11
Motora nominālā jauda kW 37 45 55
Spiediena rasas punkts °C 3 3 3
Dzesēšanas tipa žāvētājs ABT 150 ABT 150 ABT 150
Izmēri
P x D x A mm 		2.580 x 1.530 x 2.125 2.580 x 1.530 x 2.125 2.580 x 1.530 x 2.125
Pneimatiskais pieslēgumsDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Skaņas spiediena līmenis dB(A) 69 69 70
Svars kg 2.700 2.750 2.750

ModelisCSG 125 A T CSG 150 A T
Darba pārspiediens bar 6 8,6 11 8,6 11
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 13,33 12,24 11,3 14,51 13,43
Maks. pārspiediens bar 6 8,6 11 8,6 11
Motora nominālā jauda kW 75 90
Spiediena rasas punkts °C 3 3
Dzesēšanas tipa žāvētājs ABT 150 ABT 150
Izmēri
P x D x A mm 		2.580 x 1.530 x 2.125 2.580 x 1.530 x 2.125
Pneimatiskais pieslēgumsDN65 PN16 DIN DN65 PN16 DIN
Skaņas spiediena līmenis dB(A) 71 72
Svars kg 2.750 3.000

SFC dizains

ModelisCSG 75 A SFC CSG 95 A SFC CSG 125 A SFC
Darba pārspiediens bar 6 8,6 6 8,6 11 6 8,6 11
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 4,04 - 8,27 4,02 - 6,98 4,75 - 9,79 4,73 - 8,71 4,71 - 7,82 5,25 - 13,32 5,22 - 11,9 4,93 - 10,58
Maks. pārspiediens bar 8,6 8,6 11 8,6 11
Motora nominālā jauda kW 55 55 75 75
Izmēri
P x D x A mm 		2.200 x 1.530 x 2.125 2.200 x 1.530 x 2.125 2.200 x 1.530 x 2.125
Pneimatiskais pieslēgumsDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Skaņas spiediena līmenis dB(A) 70 71 72
Svars kg 2.500 2.500 2.550 2.550

ModelisCSG 150 A SFC
Darba pārspiediens bar 6 8,6 11
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 5,25 - 16,04 5,22 - 14,47 5,2 - 13,25
Maks. pārspiediens bar 6 11
Motora nominālā jauda kW 90
Izmēri
P x D x A mm 		2.200 x 1.530 x 2.125
Pneimatiskais pieslēgumsDN65 PN16 DIN
Skaņas spiediena līmenis dB(A) 73
Svars kg 2.600

T-SFC dizains

ModelisCSG 75 A SFC T CSG 95 A SFC T CSG 125 A SFC T
Darba pārspiediens bar 6 8,6 6 8,6 11 6 8,6 11
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 4,04 - 8,22 4,01 - 6,96 4,74 - 9,77 4,72 - 8,68 4,71 - 7,79 5,24 - 13,2 5,22 - 11,84 4,93 - 10,54
Maks. pārspiediens bar 8,6 8,6 11 8,6 11
Motora nominālā jauda kW 55 55 75 75
Spiediena rasas punkts °C 3 3 3
Dzesēšanas tipa žāvētājs ABT 150 ABT 150 ABT 150
Izmēri
P x D x A mm 		2.580 x 1.530 x 2.125 2.580 x 1.530 x 2.125 2.580 x 1.530 x 2.125
Pneimatiskais pieslēgumsDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Skaņas spiediena līmenis dB(A) 70 71 72
Svars kg 2.700 2.700 2.750 2.750

ModelisCSG 150 A SFC T
Darba pārspiediens bar 8,6 11
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 5,22 - 14,37 5,2 - 13,19
Maks. pārspiediens bar 11
Motora nominālā jauda kW 90
Spiediena rasas punkts °C 3
Dzesēšanas tipa žāvētājs ABT 150
Izmēri
P x D x A mm 		2.580 x 1.530 x 2.125
Pneimatiskais pieslēgumsDN65 PN16 DIN
Skaņas spiediena līmenis dB(A) 73
Svars kg 2.800

RD dizains

ModelisCSG 60 A i.HOC CSG 75 A i.HOC CSG 95 A i.HOC
Darba pārspiediens bar 6 8,6 11 6 8,6 11 6 8,6 11
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 6,81 5,6 4,72 8,24 7,11 6,11 9,91 8,78 7,47
Maks. pārspiediens bar 6 8,6 11 6 8,6 11 6 8,6 11
Motora nominālā jauda kW 37 45 55
Spiediena rasas punkts °C - - -
Izmēri
P x D x A mm 		2.900 x 1.530 x 2.125 2.900 x 1.530 x 2.125 2.900 x 1.530 x 2.125
Pneimatiskais pieslēgumsDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Skaņas spiediena līmenis dB(A) 69 69 70
Svars kg 3.200 3.250 3.250

ModelisCSG 125 A i.HOC CSG 150 A i.HOC
Darba pārspiediens bar 6 8,6 11 6 8,6 11
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 13,36 12,27 11,32 15,1 14,53 13,45
Maks. pārspiediens bar 6 8,6 11 6 8,6 11
Motora nominālā jauda kW 75 90
Spiediena rasas punkts °C - -
Izmēri
P x D x A mm 		2.900 x 1.530 x 2.125 2.900 x 1.530 x 2.125
Pneimatiskais pieslēgumsDN65 PN16 DIN DN65 PN16 DIN
Skaņas spiediena līmenis dB(A) 71 72
Svars kg 3.250 3.500

RD-SFC dizains

ModelisCSG 75 A SFC i.HOC CSG 95 A SFC i.HOC CSG 125 A SFC i.HOC
Darba pārspiediens bar 6 8,6 6 8,6 11 6 8,6 11
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 4,04 - 8,29 4,02 - 6,99 4,75 - 9,79 4,73 - 8,71 4,71 - 7,82 5,25 - 13,32 5,22 - 11,9 4,93 - 10,58
Maks. pārspiediens bar 8,6 8,6 11 8,6 11
Motora nominālā jauda kW 55 55 75 75
Spiediena rasas punkts °C - - -
Izmēri
P x D x A mm 		2.900 x 1.530 x 2.125 2.900 x 1.530 x 2.125 2.900 x 1.530 x 2.125
Pneimatiskais pieslēgumsDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Skaņas spiediena līmenis dB(A) 70 71 72
Svars kg 3.200 3.200 3.250 3.250

ModelisCSG 150 A SFC i.HOC
Darba pārspiediens bar 6 8,6 11
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 5,25 - 16,04 5,22 - 14,5 5,2 - 13,25
Maks. pārspiediens bar 6 11
Motora nominālā jauda kW 90
Spiediena rasas punkts °C -
Izmēri
P x D x A mm 		2.900 x 1.530 x 2.125
Pneimatiskais pieslēgumsDN65 PN16 DIN
Skaņas spiediena līmenis dB(A) 73
Svars kg 3.300

Pievienotais dzesēšanas tipa žāvētājs

ModelisABT 130 ABT 150
Jaudas patēriņš kW 1,38 1,35
Spiediena rasas punkts °C 3 3
Dzesēšanas līdzeklisR-513A R-513A
Globālās sasilšanas potenciāls631 631
Dzesētājvielas daudzums kg 1,5 1,1
Dzesēšanas līdzekļa masa kā CO2 ekvivalents t 0,9 0,69
Hermētiska dzesēšanas līdzekļa cirkulācijas sistēma- -

Tehniskie dati DSG-2 W

Pamatdizains

ModelisDSG 140-2 W DSG 180-2 W DSG 220-2 W
Darba pārspiediens bar 8 10 4 6 8 10 4 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Maks. pārspiediens bar 8 10 4 6 8 10 4 6 8 10
Motora nominālā jauda kW 90 110 132
Izmēri
P x D x A mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Pneimatiskais pieslēgumsDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Skaņas spiediena līmenis dB(A) 69 70 71
Svars kg 3.100 3.250 3.350

ModelisDSG 260-2 W DSG 290-2 W
Darba pārspiediens bar 4 6 8 10 4 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 28,61 26,1 26 22,9 28,6 28,55 28,5 26
Maks. pārspiediens bar 4 8 10 8 10
Motora nominālā jauda kW 160 200
Izmēri
P x D x A mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Pneimatiskais pieslēgumsDN80 PN16 DIN DN80 PN16 DIN
Skaņas spiediena līmenis dB(A) 74 75
Svars kg 3.500 3.700

SFC dizains

ModelisDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Darba pārspiediens bar 4 6 8 10 4 6 8 10 4 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maks. pārspiediens bar 6 10 8,5 10 7 10
Motora nominālā jauda kW 110 132 160
Izmēri
P x D x A mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Pneimatiskais pieslēgumsDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Skaņas spiediena līmenis dB(A) 71 72 75
Svars kg 3.850 3.950 4.100

ModelisDSG 290-2 SFC W
Darba pārspiediens bar 4 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Maks. pārspiediens bar 8,5 10
Motora nominālā jauda kW 200
Izmēri
P x D x A mm 		3.435 x 1.750 x 2.060
Pneimatiskais pieslēgumsDN80 PN16 DIN
Skaņas spiediena līmenis dB(A) 76
Svars kg 4.300

RD dizains

ModelisDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
Darba pārspiediens bar 8 10 6 8 10 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Maks. pārspiediens bar 8 10 6 8 10 6 8 10
Motora nominālā jauda kW 90 110 132
Spiediena rasas punkts °C -32 -36 -24 -33 -36 -24 -33 -36
Izmēri
P x D x A mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Pneimatiskais pieslēgumsDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Skaņas spiediena līmenis dB(A) 69 70 71
Svars kg 4.200 4.350 4.450

ModelisDSG 260-2 i.HOC W DSG 290-2 i.HOC W
Darba pārspiediens bar 6 8 10 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 26,1 26 22,9 28,55 28,5 26
Maks. pārspiediens bar 8 10 8 10
Motora nominālā jauda kW 160 200
Spiediena rasas punkts °C -25 -33 -36 -24 -33 -36
Izmēri
P x D x A mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Pneimatiskais pieslēgumsDN80 PN16 DIN DN80 PN16 DIN
Skaņas spiediena līmenis dB(A) 74 75
Svars kg 4.600 4.800

RD-SFC dizains

ModelisDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
Darba pārspiediens bar 6 8 10 6 8 10 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maks. pārspiediens bar 6 10 8,5 10 7 10
Motora nominālā jauda kW 110 132 160
Spiediena rasas punkts °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Izmēri
P x D x A mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Pneimatiskais pieslēgumsDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Skaņas spiediena līmenis dB(A) 71 72 75
Svars kg 4.950 5.050 5.200

ModelisDSG 290-2 i.HOC SFC W
Darba pārspiediens bar 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
Maks. pārspiediens bar 8,5 10
Motora nominālā jauda kW 200
Spiediena rasas punkts °C -25 -33 -36
Izmēri
P x D x A mm 		4.270 x 1.750 x 2.060
Pneimatiskais pieslēgumsDN80 PN16 DIN
Skaņas spiediena līmenis dB(A) 76
Svars kg 5.400

Tehniskie dati DSG-2 A

Pamatdizains

ModelisDSG 140-2 A DSG 180-2 A DSG 220-2 A
Darba pārspiediens bar 8 10 4 6 8 10 4 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Maks. pārspiediens bar 8 10 4 6 8 10 4 6 8 10
Motora nominālā jauda kW 90 110 132
Izmēri
P x D x A mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Pneimatiskais pieslēgumsDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Skaņas spiediena līmenis dB(A) 77 78 78
Svars kg 3.400 3.550 3.650

ModelisDSG 260-2 A DSG 290-2 A
Darba pārspiediens bar 4 6 8 10 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 28,61 26,1 26 22,9 28,55 28,5 26
Maks. pārspiediens bar 4 8 10 8 10
Motora nominālā jauda kW 160 200
Izmēri
P x D x A mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Pneimatiskais pieslēgumsDN80 PN16 DIN DN80 PN16 DIN
Skaņas spiediena līmenis dB(A) 79 81
Svars kg 3.800 4.000

SFC dizains

ModelisDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
Darba pārspiediens bar 4 6 8 10 4 6 8 10 4 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maks. pārspiediens bar 6 10 8,5 10 7 10
Motora nominālā jauda kW 110 132 160
Izmēri
P x D x A mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Pneimatiskais pieslēgumsDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Skaņas spiediena līmenis dB(A) 79 79 80
Svars kg 4.150 4.250 4.400

ModelisDSG 290-2 SFC A
Darba pārspiediens bar 4 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Maks. pārspiediens bar 8,5 10
Motora nominālā jauda kW 200
Izmēri
P x D x A mm 		3.435 x 1.750 x 2.385
Pneimatiskais pieslēgumsDN80 PN16 DIN
Skaņas spiediena līmenis dB(A) 82
Svars kg 4.600

RD dizains

ModelisDSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
Darba pārspiediens bar 8 10 6 8 10 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Maks. pārspiediens bar 8 10 6 8 10 6 8 10
Motora nominālā jauda kW 90 110 132
Spiediena rasas punkts °C -34 -36 -26 -33 -36 -26 -33 -35
Izmēri
P x D x A mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Pneimatiskais pieslēgumsDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Skaņas spiediena līmenis dB(A) 77 78 78
Svars kg 4.500 4.650 4.750

ModelisDSG 260-2 i.HOC A DSG 290-2 i.HOC A
Darba pārspiediens bar 6 8 10 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 26,1 26 22,9 28,55 28,5 26
Maks. pārspiediens bar 8 10 8 10
Motora nominālā jauda kW 160 200
Spiediena rasas punkts °C -25 -32 -34 -24 -31 -33
Izmēri
P x D x A mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Pneimatiskais pieslēgumsDN80 PN16 DIN DN80 PN16 DIN
Skaņas spiediena līmenis dB(A) 79 81
Svars kg 4.900 5.100

RD-SFC dizains

ModelisDSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
Darba pārspiediens bar 6 8 10 6 8 10 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maks. pārspiediens bar 6 10 8,5 10 7 10
Motora nominālā jauda kW 110 132 160
Spiediena rasas punkts °C -26 -33 -36 -26 -32 -35 -25 -31 -34
Izmēri
P x D x A mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Pneimatiskais pieslēgumsDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Skaņas spiediena līmenis dB(A) 79 79 80
Svars kg 5.250 5.350 5.500

ModelisDSG 290-2 i.HOC SFC A
Darba pārspiediens bar 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
Maks. pārspiediens bar 8,5 10
Motora nominālā jauda kW 200
Spiediena rasas punkts °C -24 -30 -33
Izmēri
P x D x A mm 		4.270 x 1.750 x 2.385
Pneimatiskais pieslēgumsDN80 PN16 DIN
Skaņas spiediena līmenis dB(A) 82
Svars kg 5.700

Tehniskie dati FSG-2 A

Pamatdizains

ModelisFSG 300-2 A FSG 350-2 A FSG 420-2 A
Darba pārspiediens bar 4 6 8 4 6 8 10 4 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
Maks. pārspiediens bar 4 8 4 6 8 10 4 6 8 10
Motora nominālā jauda kW 160 200 250
Izmēri
P x D x A mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
Pneimatiskais pieslēgumsDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Skaņas spiediena līmenis dB(A) 78 78 80
Svars kg 5.550 5.750 5.950

ModelisFSG 450-2 A FSG 500-2 A
Darba pārspiediens bar 6 8 10 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 50,1 45,6 41,9 50 45,6
Maks. pārspiediens bar 6 8 10 8 10
Motora nominālā jauda kW 315 315
Izmēri
P x D x A mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
Pneimatiskais pieslēgumsDN150 PN16 DIN DN150 PN16 DIN
Skaņas spiediena līmenis dB(A) 81 82
Svars kg 6.250 6.250

SFC dizains

ModelisFSG 420-2 SFC A FSG 500-2 SFC A FSG 520-2 SFC A
Darba pārspiediens bar 4 6 8 10 4 6 8 10 4 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 12,95 - 45,84 14,79 - 42,18 16,63 - 38,52 18,48 - 34,85 15,48 - 50,77 16,94 - 48,66 18,41 - 44,93 19,88 - 41,21 15,48 - 50,77 16,94 - 50,7 18,4 - 50,63 19,88 - 48,59
Maks. pārspiediens bar 10 10 10
Motora nominālā jauda kW 250 315 355
Izmēri
P x D x A mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
Pneimatiskais pieslēgumsDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Skaņas spiediena līmenis dB(A) 81 83 84
Svars kg 6.550 7.000 7.600

RD dizains

ModelisFSG 300-2 i.HOC A FSG 350-2 i.HOC A FSG 420-2 i.HOC A
Darba pārspiediens bar 6 8 6 8 10 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 29,4 29,3 37,3 34,9 29,2 45,7 42 37,1
Maks. pārspiediens bar 8 6 8 10 6 8 10
Motora nominālā jauda kW 160 200 250
Spiediena rasas punkts °C -22 -31 -20 -29 -34 -19 -28 -32
Izmēri
P x D x A mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
Pneimatiskais pieslēgumsDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Skaņas spiediena līmenis dB(A) 78 78 80
Svars kg 6.750 6.950 7.150

ModelisFSG 450-2 i.HOC A FSG 500-2 i.HOC A
Darba pārspiediens bar 8 10 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 45,6 41,9 50 45,6
Maks. pārspiediens bar 8 10 8 10
Motora nominālā jauda kW 315 315
Spiediena rasas punkts °C -27 -31 -26 -30
Izmēri
P x D x A mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
Pneimatiskais pieslēgumsDN150 PN16 DIN DN150 PN16 DIN
Skaņas spiediena līmenis dB(A) 81 82
Svars kg 7.450 7.450

RD-SFC dizains

ModelisFSG 420-2 i.HOC SFC A FSG 500-2 i.HOC SFC A FSG 520-2 i.HOC SFC A
Darba pārspiediens bar 6 8 10 6 8 10 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 14,79 - 42,18 16,63 - 38,52 18,48 - 34,85 16,94 - 48,66 18,41 - 44,93 19,88 - 41,21 16,94 - 50,7 18,4 - 50,63 19,88 - 48,59
Maks. pārspiediens bar 10 10 10
Motora nominālā jauda kW 250 315 355
Spiediena rasas punkts °C -22 -28 -32 -18 -26 -31 -21 -26 -29
Izmēri
P x D x A mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
Pneimatiskais pieslēgumsDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Skaņas spiediena līmenis dB(A) 81 83 84
Svars kg 7.750 8.200 8.800

Tehniskie dati FSG-2 W

Pamatdizains

ModelisFSG 300-2 W FSG 350-2 W FSG 420-2 W
Darba pārspiediens bar 4 6 8 4 6 8 10 4 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
Maks. pārspiediens bar 4 8 4 6 8 10 4 6 8 10
Motora nominālā jauda kW 160 200 250
Izmēri
P x D x A mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Pneimatiskais pieslēgumsDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Skaņas spiediena līmenis dB(A) 74 75 75
Svars kg 5.250 5.450 5.650

ModelisFSG 450-2 W FSG 500-2 W FSG 520-2 W
Darba pārspiediens bar 6 8 10 8 10 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 50,1 45,6 41,9 50 45,6 50
Maks. pārspiediens bar 6 8 10 8 10 10
Motora nominālā jauda kW 315 315 355
Izmēri
P x D x A mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Pneimatiskais pieslēgumsDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Skaņas spiediena līmenis dB(A) 75 76 77
Svars kg 5.950 5.950 6.550

SFC dizains

ModelisFSG 420-2 SFC W FSG 500-2 SFC W FSG 520-2 SFC W
Darba pārspiediens bar 4 6 8 10 4 6 8 10 4 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 12,95 - 48,53 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 15,48 - 50,77 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 15,48 - 50,77 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
Maks. pārspiediens bar 10 10 10
Motora nominālā jauda kW 250 315 355
Izmēri
P x D x A mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Pneimatiskais pieslēgumsDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Skaņas spiediena līmenis dB(A) 76 77 78
Svars kg 6.250 6.700 7.300

RD dizains

ModelisFSG 300-2 i.HOC W FSG 350-2 i.HOC W FSG 420-2 i.HOC W
Darba pārspiediens bar 6 8 6 8 10 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 29,4 29,3 37,3 34,9 29,2 45,7 42 37,1
Maks. pārspiediens bar 8 6 8 10 6 8 10
Motora nominālā jauda kW 160 200 250
Spiediena rasas punkts °C -22 -30 -22 -31 -35 -22 -31 -35
Izmēri
P x D x A mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Pneimatiskais pieslēgumsDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Skaņas spiediena līmenis dB(A) 74 75 75
Svars kg 6.400 6.600 6.800

ModelisFSG 450-2 i.HOC W FSG 500-2 i.HOC W FSG 520-2 i.HOC W
Darba pārspiediens bar 6 8 10 8 10 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 50,1 45,6 41,9 50 45,6 50
Maks. pārspiediens bar 6 8 10 8 10 10
Motora nominālā jauda kW 315 315 355
Spiediena rasas punkts °C -22 -31 -35 -31 -35 -35
Izmēri
P x D x A mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Pneimatiskais pieslēgumsDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Skaņas spiediena līmenis dB(A) 75 76 77
Svars kg 7.100 7.100 7.700

RD-SFC dizains

ModelisFSG 420-2 i.HOC SFC W FSG 500-2 i.HOC SFC W FSG 520-2 i.HOC SFC W
Darba pārspiediens bar 6 8 10 6 8 10 6 8 10
Apjoma plūsma visai iekārtai ar darba pārspiedienu m³/min 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
Maks. pārspiediens bar 10 10 10
Motora nominālā jauda kW 250 315 355
Spiediena rasas punkts °C -25 -31 -35 -23 -30 -35 -23 -30 -35
Izmēri
P x D x A mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Pneimatiskais pieslēgumsDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Skaņas spiediena līmenis dB(A) 76 77 78
Svars kg 7.400 7.850 8.450

Izdrukāt lapu
