Membrānas žāvētāji


Inovatīvas kompaktas ierīces lielākai efektivitātei un drošībai

Īpašā plūsmas koncepcija ilgstoši efektīvai žāvēšanai izceļ Kaeser membrānas moduli (KMM) tieši tāpat kā ārkārtīgi efektīvo dobo šķiedru membrānu jaunais cieši sablīvētais spirālveida tinums.

Izmantojot KMM žāvētājus, arī mazākajā telpā spiediena rasas punkti negatīvajā diapazonā nesagādā nekādas problēmas! Turklāt tie atklāj savas stiprās puses situācijās, kad nav pieejams enerģijas avots, vai arī kā gala pozīcijas žāvētāji sala apdraudētās vietās.

  • Apjoma plūsma no 0,04 līdz 3,97 m³/min
  • SRP no +10 °C līdz −40 °C (ieplūdes stāvoklī relatīvais pazeminājums par līdz pat 90 °C)
  • izvēles aprīkojums ar energoekonomisku izpūšanas gaisa noslēgvārstu

Jūsu priekšrocības

  • Pārklājoša membrānas konstrukcija.
    Īpaši smalko Kaeser membrānas šķiedru spirālveida izkārtojums nodrošina lielu atdalīšanas laukumu ar minimālu nepieciešamās vietas daudzumu. Efektīvi novadot ūdens molekulas uz iekšpusi, membrānas ārējās poras vienmēr ir gatavas uzsūkt vielas („plūsmas koncepcija”).
  • Augstākā ekspluatācijas drošība.
    Visas KMM žāvētāju darbība nepieciešamās daļas ir ievietotas stabilā korpusā. Iepriekš pieslēgti Kaeser mikrofiltri droši pasargā membrānas moduļus no netīrumiem, aerosoliem un eļļas.
  • Īpaši efektīvs.
    Izpūšanas gaisa sprausla ar definētu atveres šķērsgriezumu līdz minimumam samazina gaisa zudumus. Dīkstāves periodos izpūšanas gaisa noslēgvārsts (izvēles aprīkojums) būtiski paaugstina žāvētāja ekonomiskumu.
Ideāls papildinājums. DHS spiediena uzturēšanas sistēmas
Kaeser Kompressoren spiediena uzturēšanas sistēma.

Vienmērīga gaisa caurplūde bez svārstībām ir ārkārtīgi svarīga sagatavošanas sistēmai — tieši kompresora darbības atsākšanas laikā.



Detalizēta informācija par izstrādājumu

Pārklājoša membrānas konstrukcija

Smalkākās membrānas šķiedras

Membrānas žāvētājs KMM — smalkākās membrānas šķiedras

Salīdzinājumā ar ierastajiem membrānas šķiedru žāvētājiem Kaeser membrānas moduļa šķiedras ir smalkākas, un to ir daudz vairāk. Tādējādi to virsmas laukums ir daudz lielāks. Līdz ar to tiek nodrošināts labāks žāvēšanas sniegums nekā izmantojot ierastos izpildījuma veidus. Turklāt membrānas šķiedras izceļas ar lielu mehānisko stabilitāti.

„Flow” koncepcija

Membrānas žāvētāji KMM — “Flow” koncepcija

Dobās membrānas šķiedras ir veidotas no ļoti poroza aizsargslāņa un iekšējā ūdensnecaurlaidīgā atdalīšanas slāņa. Vadot uz šķiedrām mitru gaisu, lielās daļējās spiediena starpības dēļ starp izpūšanas gaisu un mitro saspiesto gaisu ūdens iztvaiko, virzoties cauri atdalošajam slānim. Tādējādi aizsargslāņa poras vienmēr saglabā caurlaidības spēju.

Efektīva žāvēšana

Membrānas žāvētāji KMM — efektīva žāvēšana

Membrānas šķiedru spirāles formas struktūra ap žāvētāja moduļa iekšējo kanālu ļauj izveidot īsāku konstrukciju, saglabājot tādu pašu žāvēšanas jaudu. Tādējādi uz vienu telpas vienību ir pieejama lielāka aktīvās membrānas platība. Turklāt spirāles veida tinums nodrošina vienmērīgu gaisa sadalījumu ap šķiedrām un tādējādi uzlabo ūdens virzību.

Izpildījumi un izvēles iespējas

KMM ar izpūšanas gaisa noslēgvārstu nodrošina vēl lielāku enerģijas ietaupījumu

  • KMM membrānas modulis ar „Flow” koncepciju un spirālveida tinumu
  • Magnētiskais iepriekšējās vadības vārsts: 230 V, 50 Hz, 240 V, 60 Hz, bez strāvas atvērts
  • iestatīts un iepriekš uzstādīts, gatavs ekspluatācijai
  • ietverot klusinātāju izplūdē

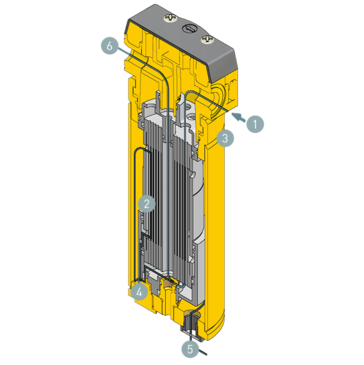

Membrānas žāvētāja moduļa funkcijas
Membrānas žāvētāja moduļa funkcijas
  1. Saspiestā gaisa ieeja
  2. Membrānas šķiedru modulis
  3. Ārējais korpuss
  4. Izpūšanas gaisa sprausla
  5. Izpūšanas gaisa izplūde
  6. Saspiestā gaisa izeja

Mitrs saspiestais gaiss ieplūst korpusā. Membrānas modulī tas nokļūst līdz membrānas šķiedrām. Neliela daļa izžāvētā saspiestā gaisa tiek virzīta uz augšu ap šķiedrām kā izpūšanas gaiss, un vienlaicīgi arī tā spiediens samazinās līdz atmosfēras spiedienam. Tādējādi rodas apjoma palielinājums, kas palielina gaisa spēju uzņemt ūdens tvaiku. Pretēji plūstošo plūsmu — izpūšanas gaisa un žāvējamā gaisa — atšķirīgais ūdens saturs, kā arī membrāna, kas labi laiž cauri tikai ūdens tvaiku, ļauj cauri membrānas šķiedru slānim difuzēt gandrīz tikai ūdens molekulām. Sausajam saspiestajam gaisam un izpūšanas gaisam ir paredzētas atsevišķas izplūdes atveres.

Tehniskie dati

Tehniskos datus skatiet šajā brošūrā:
